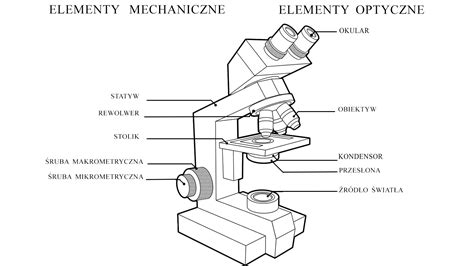

Základní optický prvek mikroskopu zajišťují vhled do preparátu a určují, jak jasný a detailní obraz uvidí pozorovatel. Okuláry mohou mít různé hodnoty zvětšení a často bývají vybaveny motivem či měřítkem; zvětšení okuláru spolu se zvětšením objektivu určuje celkové zvětšení mikroskopu.
Monokulární mikroskop má jeden okulár, binokulární nabízí dvě oči pro pokročilé sledování a trinokulární doplňuje tubus pro připojení kamery či fotoaparátu. Hlavicí je možné vložení objektivů do optimální polohy vůči hlavici a díky ní lze rychle měnit velikost zvětšení. Revolverová hlavice má obvykle 3-4 otvory pro objektivy a slouží k uchycení preparátů a jejich snadnému pohybu po pracovním stolku.
Pracovní plocha mikroskopu slouží pro kladení preparátu; kondenzor zvyšuje kontrast obrazu. Mikroskopy nabízejí různé druhy osvětlení; nejčastější dnes je LED s bílem světlem, nízká tepelná zátěž a dlouhá životnost. Dřívější halogenové žárovky dávají žluté zbarvení světla a často bývaly na ústupu. Základní mikroskopy bývají vybaveny zrcátkem pro směrování světla.
Každý typ osvětlení má své využití v různých oborech. Ovládací mechanismy umožňují hrubé a jemné zaostření; hrubé posouvání pohybuje preparátem vůči objektivu a slouží k rychlému přiblížení či oddálení.Objektiv je klíčový mechanický a optický prvek, který směruje světlo na preparát a určuje zvětšení spolu s okulárem.
Nejpoužívanější objektivy jsou 4x, 10x, 40x a 100x. Objektivy se dělí podle korekce aberací na achromatické, semiplanachromatické a planachromatické; u pokročilejších systémů existují fluoritové a apochromatické varianty, které nabízejí vyšší kvalitu obrazu a lepší barevnou věrnost. Základní korekce chromatické aberace umožňuje jasnější obraz, planachromatické poskytují ploché zobrazení po celém zorném poli a fluoritové objektivy zlepšují barevné rozlišení a rozlišení obecně.
Pro výběr správného objektivu je důležitá rovnováha mezi zvětšením a numerickou ouvertou NA. NA udává, kolik světla objektiv zachytí; vyšší NA vede k lepšímu rozlišení, ale často ke zmenšení hloubky ostrosti. Pracovní vzdálenost (WD) a hloubka ostrosti (DOF) určují, jak blízko může být vzorek k objektivu a jak hluboko lze ostřit. Vyšší zvětšení a NA vyžadují vzorek velmi blízko čočce; DOF roste s menším NA a delší vlnovou délkou světla.
Immerzní média hrají důležitou roli u suchých i olejových objektivů. Pro olejové objektivy je používán imerzní olej s indexem lomu zhruba 1,515, což zlepšuje shromažďování světla a rozlišení; pro vzorky na vodní bázi se používají vodní či vzdušné mezery. Správná tloušťka krycího skla (typicky 0,17 mm) je důležitá pro zachování čistého obrazu a minimalizaci zkreslení. Imerzní médium tak zvyšuje NA a zlepšuje obraz, zvláště u hlubších technik jako konfokální nebo fluorescenční mikroskopie.
Objektivy se dodávají v různých typech: achromatické, planachromatické, semiplanachromatické, fluoritové a apochromatické. Každý typ nabízí jiné úrovně korekce aberace a jinou kvalitu obrazu; planfluoritové a apochromatické bývají na špičce, určeny pro vysoce kvalitní zobrazení s vysokým NA a minimální chromatickou aberací. Výběr typů závisí na potřebách aplikace: obecné pozorování, fluorescenční mikroskopie nebo vysoké rozlišení pro výzkum.
Fluorescenční mikroskopie funguje tak, že určité části vzorku vyzařují při osvětlení specifickou barvou, zatímco konfokální mikroskopie umožňuje tvorbu 3D obrazu z tenkých vrstev vzorku. U multifotonové mikroskopie se využívá speciální světlo pro průzkum tlustších vzorků bez poškození. Specializované objektivy pro multifotonové aplikace musí zvládat specifické světlo a poskytovat ostrost i při velkých hloubkách.
Pečovat o objektivy je nezbytné; je nutné je čistit jemným roztokem a papírovou utěrkou na čočky, manipulovat s nimi čistýma rukama a skladovat na bezpečném místě. Vyvarovat se agresivním chemikáliím a poškodění povlaků. Správná péče zajišťuje dlouhou životnost a jasný obraz.
Nejdůležitější parametry při výběru objektivu: zvětšení, NA, WD a DOF, a korekce aberací. Optimální volba závisí na konkrétním použití: biologická mikroskopie vyžaduje vysoký kontrast a kompatibilitu s olejovou imerzí, průmyslová kontrola dlouhou WD a robustní konstrukci. Investice do kvalitní optiky zvyšuje kvalitu a efektivitu zobrazování a spolupráce s dodavateli může nabídnout na míru šité doporučení na základě specifických potřeb.
Celkové shrnutí: výběr vhodné optiky pro mikroskop zahrnuje porozumění zvětšení, NA, WD, DOF, korekci aberací a vhodným použitím imerzních médií. Správná kombinace komponent a jejich péče zajišťuje jasný a detailní obraz pro vědecké, lékařské a průmyslové aplikace.
- Objektivy: achromatické, planachromatické, fluoritové, planfluoritové, semiapochromátové a apochromátové.
- Osvětlení: LED, halogen, zrcátko; vybrat dle potřeby vzorku.
- Imerzní médium: olej pro imerci, voda pro vzorky na vodní bázi.
- Zvětšení mikroskopu je součin zvětšení objektivu a okuláru.
- NA určuje schopnost shromaždit světlo a rozlišit detaily.
- WD a DOF určují prostor pro vzorek a hloubku ostrosti.
