Konfokální mikroskopie a její rozlišovací schopnost: principy, využití a současné trendy

V posledních dvaceti letech zaznamenala optická mikroskopie pozoruhodný rozmach díky kvalitě nových objektivů navrhovaných počítači, spojení mikroskopů s vyspělou videotechnikou a následnému zpracování obrazů výkonnými mikropočítači či laserovými zdroji světla. Technický pokrok změnil optickou mikroskopii natolik, že lze pozorovat trojrozměrná uspořádání buněk a tkání a rekonstruovat 3D modely z řezů získaných různými způsoby.

Pro srovnání s konfokálním mikroskopem není podstatné, jaká je povaha technických rozdílů mezi jednotlivými metodami. Rozlišovací schopnost mikroskopu se chápe jako minimální vzdálenost dvou bodů objektu, které se ještě zobrazí jako oddělené; Airyho kroužky vznikají při difrakci světla a určují difrakční limit obrazu. Pro modré světlo se Rayleighova kritéria používají k odhadu rozlišovací schopnosti, jež u ideálních podmínek bývá kolem 0,17 μm.

Historie a idea konfokální mikroskopie

Idea konfokálního mikroskopu pochází od Marvina Minského, který si ji patentoval již v roce 1957. O deset let později M. Petráň a M. Hadravský z Lékařské fakulty UK v Plzni patentovali konfokální mikroskop na bázi rotující Nipkowova kotouče. S tímto přístrojem byly poprvé získány kvalitní optické řezy silným preparátem, konkrétně mozkovou tkání. Tandemový konfokální mikroskop však nebyl široce rozšířen. Éra konfokální mikroskopie začíná až koncem sedmdesátých let, kdy byl zkonstruován první spolehlivý konfokální mikroskop s rozmítaným laserovým paprskem, v době, kdy se staly běžně dostupnými výkonné minipočítače.

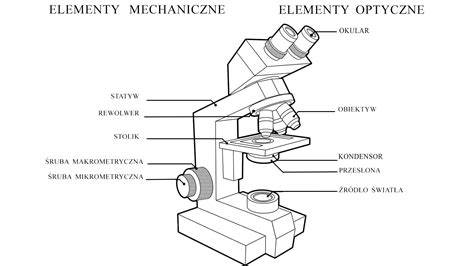

Princip činnosti konfokálního mikroskopu

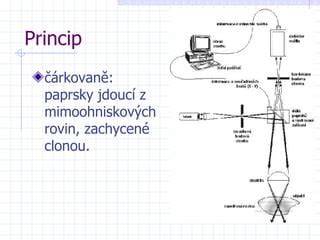

Zdrojem světla je laser, který přes bodovou (konfokální) clonu osvětluje preparát. Stejný objektiv, který osvětluje, přijímá světlo odražené či emitované fluorescencí. Paprsky procházejí dichroickým zrcadlem a pokračují k bodové cloně, kde dochází k odfiltrování světla z jiných rovin. Díky tomuto toku se získá obraz pouze z jedné zaostřené roviny a lze jej rastrováním z jednotlivých bodů složit do plného obrazu.

Při rastrování se měřená intenzita světla registruje počítačem spolu s informací o souřadnicích. Rozlišení optických řezů je asi 0,4 μm s objektivem o numerické apertuře ~1,3 a použití bluish-greenové části spektra. Vertikálním posouváním vzorku lze pozorovat řez v různých hloubkách pod povrchem. Potlačení mlhavého pozadí a optická tomografie nejsou jedinými přínosy konfokálního zobrazování, protože lze rekonstruovat trojrozměrný objekt ze serií optických řezů.

Technologické varianty a současné trendy

3D optické profilometry od španělského výrobce Sensofar Metrology patří k nejlepšímu, co trh nabízí. Pro rekonstrukci konfokálního obrazu a 3D zobrazení je nezbytné získat data ze všech pixelů digitální kamery; mikrodisplejové skenovací konfokální mikroskopy dosahují vysoké rychlosti a přesnosti bez pohyblivých dílů. Režim Continuous Confocal nahrazuje tradiční sekvenční skenování roviny po rovině a umožňuje současné skenování v rovině i v Z ose, čímž se výrazně urychluje sběr dat. Tloušťka optických řezů může dosahovat až 0,15 μm (1 řez) a prostorové vzorkování může klesnout na 0,01 μm, což je vhodné pro měření kritických rozměrů.

Konfokální mikroskopy se široce používají v materiálové vědě i biologii. V reflexním modu se zkoumá textura a složení povrchů, eroze materiálů, výsledky mikrotestů tvrdosti kovů a plastických materiálů. Biologové oceňují neinvazivní a nedestruktivní povahu konfokálního zobrazování pro studium prostorových struktur buněk a tkání, včetně architektury neuronových sítí v mozkové tkáni a intracelulárních iontů, membránového potenciálu a vnitrobuněčného pH. Imunofluorescenční metody umožňují studovat rozložení receptorů v membránách a strukturu endoplazmatického retikula, zatímco signál z oblastí mimo ohniskovou rovinu bývá potlačen, což zvyšuje kontrast a poměr signálu k šumu.

Technické aspekty a omezení

Nevýhodou laserové skenovací konfokální mikroskopie je vysoká intenzita laserového paprsku na každý zobrazovaný bod, což může vést k fototoxicitě a fotobleachingu. Rychlost snímání je omezena postupným osvětlením každého bodu a nutností zpracovat data z velkých oblastí, zvláště při vysokém rozlišení. Pro potlačení signálu ze vzorku mimo ohniskovou rovinu se využívá konfokální clona a optické filtry, případně 3D detekce s více detektory. Widefield obrazy obsahují signál z oblastí mimo ohniskovou rovinu, což konfokálním systémům nedělá problém.

Obrázky a kuriózní popisy: rotující Nipkowův disk, známý jako Tandem scanning konfocal microscope, měl historický význam, avšak největší rozmach zaznamenaly konfokální systémy s rychlými minipočítači a moderními detektory. Moderní systémy s mikrodisplejem a rychlým skenováním umožňují pokrýt celé zorné pole během několika otáček rotujícího disku, například při rychlosti kolem 6000 otáček za minutu.

Praktické ukázky použití konfokální mikroskopie

Ve výzkumu materiálů se konfokální mikroskop používá pro studium povrchových vlastností a výšky struktur na polovodičových čipech. V biologii se konfokální mikroskopie používá k studiu cytoskelatu, neuronových sítí, intra- a extracelulárních prostorů a interakcí proteinů pomocí fluorescenčních sond a imunofluorescence metod. Díky možnosti 3D rekonstrukce lze vizualizovat celý trojrozměrný vzorek a vytvářet stereoskopické páry pro lepší plastické zobrazení.

Vytvoření trojrozměrného modelu vzorku je možné díky souborům horizontálních řezů a následné rekonstrukci vertikálních řezů; některé metody umožňují současné obrazové záznamy ve třech barvách s oddělenými fotonásobičemi a spektrálními filtry.

Speciální techniky mohou zahrnovat i barvení Golgiho metodou pro neuronální architekturu, nebo monitorování intracellular ion concentrations a pH díky specifickým fluorescenčním sondám.

Detekce a zpracování záznamů probíhá na počítačích s odpovídajícím softwarem (např. Imaris), který umožňuje 3D vizualizace a analýzy struktur, včetně měření výšek, tlouštěk a prostorových rozměrů.

Tabulka: klíčové údaje konfokální mikroskopie

Další metody zahrnují tři fotonásobiče pro simultánní zaznamenání modré, zelené a červené barvy, což zlepšuje schopnost sledovat více fluoroforů současně a poskytuje komplexní obraz o vzorku.

Praktické poznámky pro práci se konfokálním mikroskopem

Potlačení rušivého světla mimo ohniskovou rovinu a správná volba zaostření umožňují pozorovat vzorky o značné tloušťce s vysokým kontrastem. Případně možno využít stereoskopické páry pro lepší 3D vizualizaci a detailní interpretaci prostorových struktur. Je třeba dbát na fotobiologické limity a minimalizovat fototoxické účinky světla.
