Mezi objektivní optické přístroje patří též přístroje, které jsou určeny k (hromadnému) pozorování (většinou přímo okem) reálných optických obrazů na stínítku (projekčním plátnu). Předlohou může být diapozitiv, film, kreslený obrázek nebo skutečný předmět. Návrh soustavy projektoru vychází z požadovaného zvětšení, potřebného zorného úhlu pozorovatele i potřebného jasu obrazu pro pohodlné pozorování. Subjektivní zvětšení závisí na vzdálenosti pozorovatele od obrazu.
Zdroj světla a jeho manipulace
Aby bylo možno světla žárovky účelně využít, mělo by mít vlákno pokud možno kruhový nebo čtvercový tvar. Proto se u projekčních žárovek využívá tzv. bodových vláken s malou plochou nebo vláken uspořádaných meandrovitě nebo ve tvaru W. Doplněním osvětlovací soustavy zrcátkem je možné zvýšit účinnost osvětlovací soustavy. Při větších mezerách mezi vlákny se vlákno zobrazuje do jeho mezer a tím se zvyšuje stupeň vykrytí jeho plochy. Aby se snížilo značné tepelné namáhání v soustavě, používají se dnes často dielektrická, tzv. studená zrcadla, která tepelné záření propouštějí. Jako zdroje světla se používá kromě žárovek i obloukové světlo nebo výbojky (rtuťové a xenonové). Xenonové výbojky mají tu výhodu, že jejich světlo má velmi podobné spektrální složení jako běžné denní světlo, což se uplatní při promítání hlavně barevných obrazů.
Synchronizace a kvalita obrazu

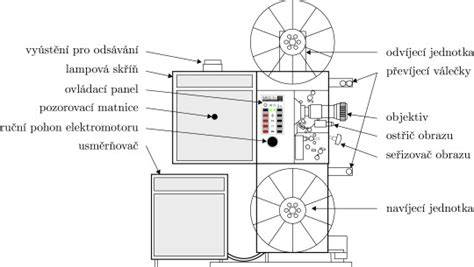

Při střídavém napájení je nutná jeho synchronizace s clonou, přerušující světelný tok. Jinak by mohlo dojít k nežádoucímu kolísání světla. Projekční objekty jsou co do požadavku korekce vad i co do stavby velmi podobné objektivům fotografickým. Vzhledem k osvětlovací soustavě je dávána přednost typům s velkým relativním otvorem. Kromě velké světelnosti se vyžaduje vyhovující rozlišovací schopnost i vysoká orthoskopičnost systému. Vzhledem k tomu, že promítací vzdálenost je zpravidla větší než vzdálenost pozorovatele, jsou obrazové úhly menší než úhly při snímání.
Projekční plochy a rozptyl světla
Episkopické systémy (obr. 267) mají menší světelnou účinnost díky nízké odrazivosti předlohy. Proto se zpravidla používají menší rozměry projekční plochy i menší zvětšení (maximálně 10). Objektivy jsou vysoce světelné při velké ohniskové vzdálenosti. Rozměrnější předměty vyžadují pro osvětlení několika zdrojů rozmístěných tak, aby světlo dopadalo do středu předlohy pod úhlem zhruba. Jako projekční plochy při zadní projekci se nejčastěji používá matnice, při přední projekci projekční stěny nebo plátna. Důležité u nich je směrové rozlišení rozptýleného záření. Tam, kde je směr pozorování omezen na úzké pásmo, je vhodné použít soustředění světla do této oblasti na úkor oblastí ostatních. Rastr nebo skleněné perličky zvyšují v požadovaném směru množství odraženého světla 2 až 6krát oproti dokonale difúznímu obrazu. Při zadní projekci závisí rozptyl světla na jemnosti matnice: čím je hrubší, tím dokonaleji rozptyluje, ale zhoršuje rozlišení detailů v obraze. V důsledku nedokonalého rozptylu na matnici klesá do krajů velikost intenzity světla. Nápravu je možné udělat pomocí kolektivní čočky, která zobrazí výstupní pupilu objektivu do místa oka pozorovatele.
Osvětlení a tepelné aspekty
Pro zajištění efektivního osvětlení se do osvětlovací soustavy umísťují tepelné filtry, které část tepelné energie absorbují. Tepelné namáhání kondenzoru na straně přivrácené ke zdroji světla může být značné, proto se volí skla s velkou tepelnou odolností a malou tepelnou roztažností. Obr. Episkopické systémy mají menší světelnou účinnost kvůli odrazivosti předlohy, a proto je často vyžadováno řízené vedení světla směrem k projekční ploše.
Promítací plochy, zkreslení a geometrie obrazu
Největší část promítací geometrie souvisí s položením projektoru vzhledem k plátnu. Nejlepší geometrii obrazu dá projektor namířený na plátno kolmo, čelně. Čelní projekce omezuje zkreslení a snižuje potřebu korekcí. V běžné místnosti ale projektor často stojí vedle pohovky nebo na nočním stolku. Při promítání z úhlu se obraz musí softwarově srovnat, což může část plochy oříznout nebo snížit využité rozlišení. XGIMI projektory po postavení samy zaostří a srovnají obraz pomocí automatického ostření a lichoběžníkové korekce. Vybrané modely umějí také rozpoznat překážky na stěně a zarovnat obraz na plátno. Zarovnání na plátno nechá projektor rozpoznat okraje plátna a přizpůsobit jim obraz. Tip: Výchozí obraz by měl plátno celé pokrýt. Po použití automatických funkcí většinou není ruční zásah nutný.
Ovládání jasu, kontrastu a režimů
Okolní světlo snižuje kontrast a zesvětluje tmavé části obrazu. Nejvíc je to vidět přes den, v místnosti s velkými okny nebo při promítání na obyčejnou bílou stěnu. U jasnějších projektorů zůstane obraz čitelný i v šeru. Typ promítací plochy má na výsledek znatelný vliv. V místnosti s větším množstvím světla dává smysl plátno, které potlačuje okolní osvětlení (ALR), například plátno XGIMI UST ALR 100″. Pokud speciální plochu nechcete řešit a stěna není dost rovná nebo světlá, postačí běžné bílé plátno. Stěna musí být hladká, rovná a bez výrazné struktury. Výchozí obraz bývá z výroby nastavený tak, aby působil jasně v prodejně nebo ve světlé místnosti. Filmový režim obvykle snižuje přehnaný kontrast a dává klidnější odstíny pleti. Jas a kontrast pak upravte podle světla v místnosti.
Praktické kapitoly pro instalaci a kalibraci
Promítací vzdálenost a úhel projekce určují velikost obrazu. Vzdálenost projektoru od stěny určuje výslednou velikost obrazu. Většina projektorů XGIMI, například řada MoGo nebo Elfin Flip, má projekční poměr 1,2:1. V praxi to znamená, že na obraz o úhlopříčce 100″ je potřeba odstup zhruba 2,6 metru. Ultrakrátké projektory promítnou stejně velký obraz ze vzdálenosti 17,8 cm od stěny. Nejlepší geometrie vzniká, když je projektor namířen kolmo na plátno. Při výběru projektoru zvažte možnosti zoomu a ostření.
Projektory XGIMI po postavení samy zaostří a srovnají obraz pomocí automatického ostření a lichoběžníkové korekce. Okolní světlo snižuje kontrast a zvyšuje jas. Promítací plochy volíme podle typu obsahu a prostředí: ALR plátna pro světlé místnosti, běžná bílá plátna pro tmavé místnosti. Představované promítací plochy a plátna mohou hrát významnou roli při kvalita obrazu, stejně jako jejich povrch a textura.
Vybíráte projektor a nevíte, který se k vašemu prostoru hodí nejlíp? Věřte odborníkům a sledujte hlavní faktory: vzdálenost a projekční poměr, jas a kontrast, výběr plátna a typ protisvětla, režim promítání (filmový versus prezentace), a kalibrace barev a jasu podle okolního osvětlení.
