Ve zdravotnictví ke sledování stavu kožních onemocnění, laboratoří a dalších odvětví lékařství. Zde mají především význam analogové kamery a binokulární lékařské mikroskopy k přímému sledování objektů. Jedná se o vysoce kvalitní binokulární a trinokulární mikroskopy vhodné k pozorování, měření a fotografování jednotlivých předmětů. Přístroj na detailní pozorování biologických jevů. Lékařský mikroskop se nijak zvlášť neliší od mikroskopu pro průmyslové použití. Snad významným rozdílem je použití spodního světla u stojanu mikroskopu. Mikroskopy Optic mají zvětšení do 700 x. Toto zvětšení jej předurčuje na níže uvedená zkoumání.
Dnes je na trhu mnoho kamer, tzv. USB kamer. Kamery mají velkou výhodu v možnosti současného pozorování a záznamu. Sledování změn v kožní medicíně. Vyšetření kůže. Praktické využití v laboratoři. Diskuze nad vzorkem pomocí videokonference. Každý fixní objektiv by měl disponovat možností jemného doostření v rozsahu minimálně 10 mm. Pokud tomu tak není, pak je častěji nutné měnit fyzicky pozici pacienta či mikroskopu a upravovat pracovní vzdálenost.
Nejčastěji se setkáváme se dvěma typy filtrů. Tím prvním je žlutý/oranžový (kompozitní) filtr zabraňující rychlému tuhnutí fotokompozitů. Druhým typem je zelený (chirurgický) filtr, využívaný zejména při „krvavých" operacích. Existují i další, například modrý či červený filtr, jejich využití ve stomatologii je však prakticky nulové. Někdy je za variantu filtru vydáván i tzv. detail, čímž je míněno zmenšení světelného kužele (zmenšení nasvíceného pole). Toto nastavení je ale omezující v tom, že neumožňuje plynule upravit velikost osvětleného pracovního pole dle potřeby operatéra, ale jen podle přednastavených možností. Jedná se o pracovní prvek, který umožňuje plynule měnit velikost světelného kužele, tj. velikost nasvíceného pole (krátce jsme toto téma zmínili v předchozí kapitole Filtry objektivů).
V případě práce při větších zvětšeních a intenzitách světla můžeme nastavit shodnou velikost nasvícené oblasti a zorného pole, které operatér v mikroskopu vidí. Pokud je tedy zorné pole v průměru cca 15 mm a osvícené pole cca 40 mm, pak je asistence zbytečně oslepována, a tím její přesnost při podávání nástrojů, kompozitů či odsávání značně klesá. Pokud však můžeme upravit velikost osvětleného pole a plynule jej měnit dle zorného pole operatéra, poskytujeme zejména asistenci mnohem komfortnější podmínky pro její práci.
Obvykle mikroskopy disponují krokovým zvětšením, kde pootočením karuselu dochází ke změně pozice hranolu, a tím mikroskop zvětšuje v přesně daném poměru. Jedná se o základní variantu změny zvětšení, která umožňuje velice rychlé střídání velikostí, zpravidla ve 3 nebo 5 krocích. Pokročilejší a uživatelsky příjemnější variantou jsou plynulé ZOOMy. Ty dovolí operatérovi, aby si nastavil libovolné zvětšení přesně podle momentálních potřeb (nedochází tedy ke skokům mezi jednotlivými kroky), a zároveň měl v každém okamžiku pozorovaný objekt na dohled ve středu pracovního pole (nedochází tedy ke ztrátě objektu se zorného pole během změny). Plynulá zvětšení jsou ve variantách manuální nebo motorizované.
Jednoduše by se dalo říci, že kde lupové brýle končí, tam mikroskop začíná. Zvětšení u mikroskopů ovlivňuje značná řada faktorů. Prvním faktorem je pracovní vzdálenost objektivu. U fixních objektivů je ovlivnění zvětšení konstantní, avšak u Varioskopů a VARIO objektivů je zvětšení do značné míry ovlivněno právě nastavenou pracovní vzdáleností. Dalším prvkem, který významně ovlivňuje zvětšení, je měnič koeficientu zvětšení, který je buď krokový (umožňuje měnit zvětšení v přesně daných poměrech - krocích) anebo plynulý (umožňuje plynulou změnu zvětšení v určitém rozpětí).
Binokulární tubus existuje primárně ve dvou variantách: Za prvé ve fixní variantě s náklonem 45° nebo 60°. Druhou variantou jsou různé naklápěcí tubusy. Pro plnohodnotnou práci jsou nejvhodnější binokulární naklápěcí tubusy s rozsahem 0° až 180° či 210°. Okuláry ovlivňují celkové zvětšení mikroskopu; nejčastěji jsou používány 10× a 12,5×, lze však narazit i na 16×. Okuláry dále poskytují pohodlný pohled, zaclonění vlivů světla a dioptrickou korekci. Čím větší zvětšení, tím větší celkové zvětšení, avšak menší FOV a hloubka ostrosti.

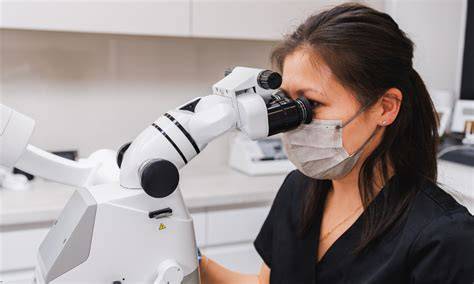

Funkce vyrovnání vodorovné hladiny (např. ErgoWedge tubus) umožňuje úpravu binokulárního tubusu při naklápění. Uvedená funkce je důležitá pro ergonomii během manipulace směrem doleva nebo doprava. Tato funkce bývá kombinována s prodlouženou pozicí, kdy je tubus spojen s mikroskopem šikmo (45°) pro odsunutí operatéra od mikroskopu a pacienta. Clona mikroskopu ubere množství světla a zlepší hloubku ostrosti; je to kriticky důležitý prvek pro použití kvalitní optiky.
Stále v nedávné minulosti byly mikroskopy vybaveny halogenovým osvětlením. Kvalitní alternativou jsou metalhalidová světla (duální verze). V současnosti je standardem LED osvětlení: přirozená barva světla kolem 5800 Kelvinů, vysoká intenzita až 140 000 luxů, a dlouhá životnost až 50 000 hodin. LED komponenty se liší počtem LED a barevným spektrem, nejdůležitější je celkový výkon v luxech. Alternativou jsou Xenon zdroje, které dosahují až 200 000 luxů a 6200 Kelvinů, avšak s vyššími náklady a kratší životností (~500 hodin).
Existuje velké množství komponentů pro dodatečný pohled na operovanou oblast a pro záznam obrazu. Tyto dvě kategorie (pří okuk a záznam) lze kombinovat; ale obvykle se nevyužívají výhradně same. Dnes se častěji setkáváme se zařízeními pro přenos a záznam obrazu než s optickým příkukem pro asistenci. K přenosu a záznamu se používají integrované kamery nebo externí kamery a fotoaparáty. Beam-splitter dělí světlo pro záznam a příkuk v poměru 80/20 nebo 50/50. U uvedeného poměru však nejde o ztrátu světla, jelikož výkonná světla vyváží ztrátu. Beam-splitter existuje v provedeních monolaterálních i bilaterálních, s různými úhly a jako samostatný prvek nebo integrovány.
Binokulární tubus a okuláry: stropní, stěnové a případně sloupové systémy. Stropní varianta bývá nejpřirozenější a nejstabilnější. Stěnové varianty nabízejí stabilitu, ale mohou mít omezený dosah. Sloupové řešení je vhodné pro omezené prostory. U více lékařů ve více ordinacích je často preferována pojízdná varianta. Pojízdné systémy a speciální kolejnicové stropní systémy vyžadují projektovou přípravu.
Praktické využití mikroskopu ve stomatologii zahrnuje endodoncii a protetiku. První použití mikroskopu ve stomatologii se datuje do začátku 80. let 20. století. Základní části mikroskopu zahrnují okulár, revolverový měnič zvětšení, objektiv, světlo a uchycení; dodatkovým příslušením je záznamové zařízení a asistentský okulár. Při výběru mikroskopu je nutné vybrat komponenty s ohledem na ergonomii a potřeby stomatologa. Základní polohou při ošetření je ležící pacient a sedící lékař, a okulár by měl být nakloňený podle preferencí operatéra. Při volbě pracovních vzdáleností je důležité, aby bylo mezi mikroskopem a pacientem dost prostoru pro manipulaci s nástroji.
Osvětlení stomatologických operačních mikroskopů: halogenové, xenonové a LED zdroje. Halogenové lampy mají nejnižší pořizovací a provozní náklady, ale mají nižší intenzitu a žlutější odstín světla. Xenonové lampy nabízejí vysokou intenzitu a barevnost blízkou dennímu světlu, avšak jsou nákladné a energeticky náročné. LED osvětlení poskytuje dobrou intenzitu a studenou bílou barvu, je možné jej umístit přímo na mikroskop, což zvyšuje kompaktnost a snižuje ztráty světla.
Záznamová technika je důležitá pro archivaci postupů a pro komunikaci s pacientem. Prakticky se používají integrované kamery nebo externí kamery a fotoaparáty. K připojení záznamových zařízení se používá beam-splitter, který dělí světlo mezi oko a záznamové zařízení, což umožňuje paralelní pozorování a dokumentaci.
Praktické použití mikroskopu zahrnuje endodoncii, kde se otevírá cavum pulpae, vyhledávají se a rozšiřují vstupy do kořenových kanálků a následně se provádí čištění a výplň. Diamantové ultrazvukové koncovky umožňují precizní práci na spodině cavum pulpae. OM umožňuje též kontrolu otisků, aplikaci výplňových materiálů a jejich modelaci.
Dalším velkým polem působnosti OM je protetika, kde je důležitá přesná preparace a ostrý úhel mezi preparací a pokračováním kořene. OM zlepšuje přesnost při zhotovení náhrad a umožňuje důkladnou kontrolu otisků. Operační mikroskop se postupně stává standardem i pro preventivní diagnostiku, kdy se odhalují kazivé léze s vyšší přesností. Výbava ordinace pro OM zahrnuje ergonomické prvky, židli s opěrkou pro předloktí a kvalitní zrcátko s vhodnou reflexní plochou.
Ultrazvukové koncovky, 3D zobrazení a hodnocení kvality jsou klíčové pro zajištění precizního ošetření. Operační mikroskop představuje významnou investici, která na čas prodlouží jednotlivé zákroky, ale zároveň rozšiřuje možnosti poskytovaných výkonů a zvyšuje přesnost a rychlost po zvládnutí manuálních návyků.
Recenze mikroskopů - Mikrobiologie pro premedicínské obory, ošetřovatelství a zdravotnictví | @leveluprn
Elektronová mikroskopie a molekulární mikroskop pro transplantace
V medicíně je světelná mikroskopie nadále klíčovou metodou pro zobrazování mikrostruktury tkání a buněk, avšak rozlišovací schopnost je omezena vlnovou délkou viditelného světla - fotonů. Superrozlišovací mikroskopie posouvá hranice, ale pro ultrastrukturu buněk a materiálů často nestačí. Elektronový mikroskop nahrazuje fotony elektrony a používá elektromagnetické čočky. Transmisní elektronový mikroskop JEOL JEM-1400+ pracuje s urychlovacími napětími 40-120 kV a je vhodný pro biologické vzorky, ultrastruktury nanomateriálů a tenké vzorky. Maximální rozlišení je 0,38 nm v bodovém obrazu a 0,2 nm v mřížkovém obrazu.
Pro pozorování v transmisním elektronovém mikroskopu se připravují velmi tenké vzorky o tloušťce kolem 100 nm; používá se ultra mikrotom k přípravě řezů, včetně kryo vzorků pro zachování ultrastruktury. Kryo ultra mikrotom PowerTome PCZ umožňuje automatické krájení vzorků o tloušťce 0-15 nm rychlostí 0,1-100 mm/s, což je klíčové pro krájení vzorků z pryskyřic i zmrazených. Skenovací elektronový mikroskop JSM-IT500HR/LA od firmy JEOL využívá detektory sekundárních elektronů a BED, EDS detektor s SDD čipem pro analýzu prvků, a pracuje ve vysokém i nízkém vakuu. Rozlišení ≤1,5 nm při 15 kV ve vysokém vakuu a ≤1,8 nm při nízkém vakuu.
Náš text dává prostor popisu molekulárního mikroskopu v transplantacích a ukazuje, jak molekulární diagnostika pomáhá určovat budoucí chování transplantovaných orgánů. Speciální systém zvaný „molekulární mikroskop“ umožňuje zjistit, zda transplantované srdce není ohroženo imunitním útokem těla příjemce. Rozbor genů v tkáních pomáhá zjistit stav orgánu; sleduje se expresní profil dvaceti tisíc genů. K interpretaci těchto dat se používá strojové učení a až 100 algoritmů, které podporují diagnózu. Poradenství klinikům zahrnuje volbu nástrojů a postupů pro precizní diagnostiku a léčbu, aby se zkrátila doba hospitalizace a zlepšila péče o pacienta.
Podstata molekulárního mikroskopu spočívá v tom, že klinik potřebuje přesně vědět, co se odehrává v tkáních po transplantaci, a vybrat správný postup na základě dat z biopsie. Biopsie transplantovaného orgánu se provádí kvůli monitorování stavu a posouzení, zda orgán funguje správně. Při analýze genů se sleduje intenzita procesů a liší se postupy podle typu odhojení - protilátky versus T-buňky. Cílem je precizní diagnostika a personalizovaná léčba pro pacienty po transplantacích. Mluvíme o diagnostice transplantací a o tom, jak molekulární mikroskop umožňuje lepší zpětnou vazbu pro péči o transplantované orgány.
Další část se zabývá standardizací a kvalitou: monitorování transplantací a zajištění konzistentních měřicích podmínek na různých místech. Zmíněny jsou mikrochirurgické aplikace a kontrola kvality lékařských výrobků, jako jsou stenty, vodiče a další zařízení pro vložení do těla. Ergonomické mikroskopy a měřicí systémy zlepšují každou fázi výrobního procesu a kontrolu kvality.
Menty z hlediska stomatologie zůstávají: mikroskopické endodoncie a protetika, kde se vyžaduje vysoká přesnost. První použití mikroskopu ve stomatologii je v 80. letech. Základními částmi OM jsou okulár, měnič zvětšení, objektiv, světlo a uchycení; dodatkovým příslušenstvím je záznamové zařízení a asistentský okulár. Při výběru mikroskopu je důležité zohlednit ergonomii a potřeby lékaře. V stomatologii se používá zejména endodoncie a protetika; OM zvyšuje přesnost při zhotovení náhrad a umožňuje kontrolu otisků. Operační mikroskop je nákladná investice, ale rozšiřuje možnosti ošetření a zvyšuje přesnost a efektivitu po zvládnutí návyků. Při práci s OM je důležité mít vhodný nábytek a pomůcky pro pohodlí a efektivitu práce.
