Koupili jste zasíťovaný pozemek a chystáte se stavět rodinný dům na pozemku, který má předpřipravenou naši přípojku? Přípojka pro stavební pozemek nejčastěji končí u pojistkového sloupku vaší NN přípojky, nebo přímo v jeho patě. Nemusí to tak být ale vždy. Trubička zakončená venku nemusí vždy vyčnívat na povrch.
Typy a materiály pro samotnou trubičku a jejich vhodné použití
Nejčastěji používáme trubičky 10/6mm nebo 7/4mm (případný rozměr 7/3,5 je ekvivalent).
Je důležité, aby nově budovaná trubička byla stejného typu jako ta, která je přivedená k vašemu pozemku. Pokud je v nabídce, můžete trubičku zakoupit kdekoliv. Při koupi/objednávce počítejte s délkovou rezervou. Trubičku je lepší nespojovat, pokud to není nutné a nikdy se nesmí spojkovat na nepřístupných místech.
Najčastější uspořádání a způsob položení trubičky
Nejčastější je položit optickou přípojku do výkopu s NN přípojkou. Optický kabel je dielektrický a souběh se silovým kabelem nezpůsobuje rušení ani jiné komplikace. Vzdálenost souběhu od kabelu NN doporučujeme min.
Trasu vedení zakreselete a výkop i způsob uložení důkladně nafoťte (z blízka + s okolím). Při manipulaci s mikrotubičkou mějte vždy zalepené konce izolační páskou. Mikrotubičku umístěte do přídavné chráničky (typicky kopoflex 40, 50 nebo 75mm), případně poslouží i HDPE nebo PE trubka. Zajistěte, aby na vedení nebyly prudké ohyby. Trubičku do přídavné chráničky umístěte ještě před pokládkou. Mělké uložení v zemi těsně pod povrchem.
Jedině těsně okolo zídky a bezpodmínečně v přídavné chráničce. Vedení po plotě, zídce či jiné konstrukci - Bezpodmínně ve speciální UV odolné trubičce uložené do UV odolné flexi chráničky nebo novodurové trubky. Vedení na půdu či střechu po plášti budovy (např. podél okapu) - Bezpodmínečně ve speciální UV odolné trubičce uložené do UV odolné flexi chráničky. Nadzemní závěsný kabel - Jen speciální závěsné kabely, provaření na podzemní kabel v šachtici. Jedině na vlastní podpěry (nikdy ne sloupy ČEZu, EGD, CETINu apod.).
Napojení a bezpečnostní normy při ukončení kabelů
Nepřerušujte trubičku, která nemá volný konec. Napojení se provádí spojkou pro daný typ trubičky. Trčící trubičku je před napojením potřeba zakrátit pod úrovní terénu. Napojované trubičky musí být zaříznuty na kolmo, nejlépe lámacím nožem proti tvrdé podložce, a dotlačena do zajištěné spojky tak, aby se oba konce trubiček dotýkaly vnitřního středu spojky. Až do záfuku kabelu naším technikem musí být všechna místa naspojkování trubiček obnažená a přístupná! Dodržujete minimální poloměr ohybu mikrotrubičky 10 cm a více.
Silně nedoporučujeme zakončovat optiku a vnitřní rozvod rodinného domu v mělkém zapuštěném rozvaděči.
Napojení na el. energii a propojení s domácí sítí
V místě zakončení optiky se obvykle umisťuje koncová jednotka (také zvaná ONT, ONU nebo opticko-metalický převodník apod.). Ta vyžaduje napojení na zdroj elektrické energie.
Optický kabel lze prodloužit speciálním propojovacím kabelem (tzv. patchcord). Ten má na pevno instalované konektory, které není možné sundat, a nelze jej proto protahovat malými otvory (narozdíl od metalických kabelů, které se protahují bez konektoru a ten je pak nalisován). Počítejte proto průměr otvoru min. 16mm. Tyto kabely se vyrábí v pevně daných délkách, (typicky 3m, 5m, 10m, 15m) a nelze je zakrátit (jen smotat). Při přerušení je nutné kabel vyměnit.
Opačnou cestou pak je napájení koncové jednotky přímo po metalickém kabelu. Zde je třeba pořídit speciální zařízení, které elektrickou energii přenáší v datovém kabelu (tzv. POE - power over ethernet). Kabel je kabel. Bezpodmínečně si připravte datový kabel k televizím.
Může existovat důvod mít hlavní router jinde, než kam se vám sbíhá domovní kabeláž. Typicky z důvodu dobrého pokrytí signálem je žádoucí umisťovat router spíše do středu budovy. Pokud je router jinde, než rozbočovač domovní kabeláže, měly by k routeru vést 2 kabely - vstup a výstup. Pozor na tlusté zdi a železobeton. V takových případech nebo u velkých nemovitostí může být potřeba pro kvalitní pokrytí wifi tzv. mesh síť - tj. více vysílačů řízených hlavním routerem nebo kontrolorem. Pro rozšíření signálu existují i tzv. opakovače. To považujte ale spíše za nouzové řešení a nespoléhejte se na to. Doporučujeme používat FTP nebo SFTP kabeláž min.
Vnitřní rozvod po domě optikou spíše nedoporučujeme. Dnes už i na toto existují technologie, ale nejsou běžné a jsou drahé. Vnitřní rozvod optikou využijete spíše ve velkých firmách a pro pokrývání průmyslových hal.
Před samotnou stavbou je nutné požádat o vytýčení naší sítě.
Klíčové pojmy a související komponenty
- Mikrotrubička - tenké trubičky vnějšího průměru cca 7-14mm z tvrzeného polyetylenu (HDPE), které se používají samostatně nebo ve svazcích pro připojování jednotlivých objektů nebo rozvaděčů.
- Konektorová optická spojka - SC spojka, LC spojka. Neplést s jinými spojkami.
- Zemní optická spojka - Neplést s jinými spojkami.
- Switch - rozbočovač, napájené zařízení rozdělující metalické kabely z routeru na více zařízení.
- Router - WI-Fi router, Mikrotik, domácí brána.
Ukotvení myšlenek a praktické poznámky
Trubička Mikrotrubička je tenká trubička vnějšího průměru cca 7-14mm z HDPE, která se používá samostatně nebo ve svazcích. Konektorová optická spojka je SC spojka a LC spojka. Zemní optická spojka není zaměňována s jinými spojkami. Napojení se provádí spojkou pro daný typ trubičky a musí být naspojkováno obnažené až po technika.

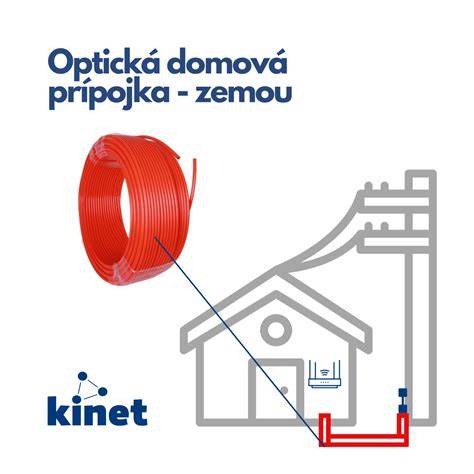

Ukázková instalace optické přípojky do rodinného domku
