Vyhláška č. 398/2009 Sb. o obecných technických požadavcích zabezpečujících bezbariérové užívání staveb vstoupila v platnost v listopadu 2009 a ruší vyhlášku č. 369/2001 Sb. Cílem textu je usnadnit přechod projektantům a architektům na novou legislativu a upozornit na změny a odchylky od dřívějších norem.
Hlavní změny a principy nového rámce bezbariérovosti
Nová vyhláška častěji uvádí přesné rozměry prvků než dřívější, což sice působí svázaněji, ale poskytuje jasnou referenci pro navrhování a snižuje prostor pro spory. Přílohy rozdělují opatření do kapitol podle postižených skupin, čímž zjednodušují pochopení funkce úprav.
Gény změn se dotýkají zejména kotvení madel, manipulačního prostoru, rozměrů záchodových kabin, umyvadel a zrcadel. Zábradlí u lodžií a balkonů bytů speciálního určení má nově omezení: neprůhledná část nesmí přesahovat výšku 600 mm nad podlahou a délku a tvar je dán novým normativem. Dále stěny musí umožnit kotvení madel v různých polohách s nosností 150 kg a po osazení zařizovacích předmětů má zůstat manipulační prostor průměru 1500 mm a potřebný směr nástupu k zařizovacímu předmětu.
Do nových pravidel byla zařazena celá řada nových rozměrů a specifikací pro sociální a zdravotnické prostory, včetně toalet, umyvadel, sprchových koutů, van a kabin. Všeobecně platí, že záchodová kabina musí být průchozí a umožnit nástup z boků, čelní či diagonální, s umístěním mísy v určité ose a s požadavkem volného manipulačního prostoru kolem ní. Teorie i praxe ukazují, že tato pravidla snižují rizika pro osoby na vozíku při přesunu a hygieně.
Základní rozměrové a koncepční zásady pro záchodové kabiny a zrcadla
Bezbariérová záchodová kabina má nově rozměry 1800 mm x 2150 mm; při změnách dokončených staveb lze připustit minimální rozměry 1600 mm x 1600 mm. Záchodová mísa musí být osazena o 40 mm níže než dříve; horní hrana sedátka 460 mm nad podlahou, osa mísy odsazena nejméně 450 mm od boční stěny, a mezi čelem mísy a zadní stěnou kabiny musí být minimálně 700 mm. Kabiny s asistencí musí mít osu mísy vůči zdi naproti vstupu. V prostoru kabiny musí být volný prostor pro vozíčkáře 1500 mm a zároveň musí být možné provádět boční, čelní nebo diagonální nástup.
U mydlen a madel platí: umyvadlo musí umožnit podjezd vozíku; u menších kabin je nutné osadit jen malé umyvadlo. Madla po obou stranách mísy musí být sklopná a překračovat mísu o 100 mm. Pevné madlo má přesahovat mízu o 200 mm.
Zrcadlo, pokud je instalováno, musí být použitelné pro osoby stojící i pro vozíčkáře; pevné zrcadlo musí mít spodní hranu max. 900 mm nad podlahou a horní hranu minimálně ve výšce 1800 mm. V případě šaten a šatních prostor je důležité, aby zrcadlo byl vidět i pro vozíčkáře.
Podrobnosti pro umyvadla, splachování a záchodové kabiny
U mycího prostoru musí být umyvadlo vyvýšené a umožnit podjezd vozíku. U záchodových kabin s misou musí být volný prostor pro posazení a přesun vozíku, s výškou sedátka 460 mm a osou mísu 450 mm od stěny. Pokud se využívá asistence, musí být mísa umístěna na osu stěny, která je naproti vstupu, a musí být dodržena délka madel vůči stěně a mísu a jejich sklápěcí provedení. Ovladač splachování musí být ve vhodné výšce a poloze pro dosah z vozíku.
Kabina s asistencí musí být široká minimálně 2200 mm a hluboká 2150 mm; mísa má být na ose stěny, nejlépe přímo proti dveřím. Madla po obou stranách mísy musí být sklopná a překračovat mísu o 100 mm. Dále musí být v kabině prostor pro asistenci a s možností přesunu vozíku mezi stěnami.
Další podrobnosti zahrnují konkrétní uspořádání vnitřních prostor a výškové uspořádání nesrovnalostí u různých vozu a prostor - zrcadlo, umyvadla a výška madel - s ohledem na podporu stojících i sedících uživatelů a nutnost zajištění bezpečného a pohodlného pohybu uvnitř kabin.
Praktické souvislosti pro návrh a realizaci
Ve sportovních stavbách musí světlá šířka dveří odpovídat rozměrům sportovních vozíků a projektant by měl zjistit, jaké vozíky se pro dané sporty používají. Hlavní vstup do budovy má mít šířku 1250 mm; hlavní křídlo pro otevření zůstává 900 mm. Zvonkový panel musí být odsazen od pevné překážky o 500 mm. Všechny prvky, které se ovládají rukou, musí být od pevných překážek umístěny nejméně 500 mm.
V prostoru pro shromažďování musí být vyhrazené 1 % stání pro pohybově postižené osoby z celkového počtu stání, zaokrouhlené nahoru. Pokud není průchodnost šířky 1500 mm dodržena, musí být navržena bezpečná a vzdálenostně přijatelna náhradní bezbariérová trasa včetně přechodů pro chodce, označená mezinárodním symbolem osoby na vozíku. Případně je možné vytvořit i tabulky a srovnání rozměrů a požadavků, jak vyplývá z vyhlášky a doprovodné dokumentace.
Tabulka vybraných rozměrů podle vyhlášky 398/2009 Sb.
| Prvek | Minimální/nové rozměry | Poznámka |
|---|---|---|
| Záchodová kabina | 1800 x 2150 mm | Minimální 1600 x 1600 mm u změn dokončených staveb |
| Mísa | horní hrana 460 mm; osa 450 mm od boční stěny | Prostor kolem 1500 mm |
| Manipulační prostor | průměr 1500 mm | před zařízením |
| Zrcadlo | spodní hrana max. 900 mm; horní 1800 mm | Použitelné pro vozíčkáře i stojící |
Další položky zahrnují specifikace pro dveře, zrcadla, madla, a vybavení sprchových koutů a van, které jsou uvedeny v textu vyhlášky a doprovodných dokumentech. Tabulky a schémata slouží k lepšímu porozumění a aplikaci rozměrových norem v konkrétních projektech bezbariérového designu.

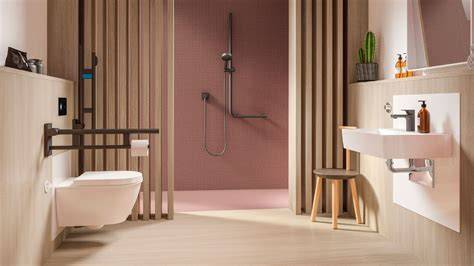

Obrazová a vizuální podpora
Sprchová sedátka OVO
Vpravo i vlevo od obrázku jsou vhodné ukázky pro projektanty, jak pracovat s rozměry a prostorovým uspořádáním v reálné stavební praxi. Přispívají k pochopení bezpečného pohybu a manipulace s vozíkem v rámci vlivů vyhlášky 398/2009 Sb.
