Jako nejstarší zrcadlo sloužila našim předkům klidná hladina tůní a jezírek. Už okolo roku 3000 před n. l. taviči kovů objevili sklo. Později dokázali primitivní zrcadla i vyrábět. Byly to vlastně jen vyleštěné kusy plechu - obyčejně z mědi nebo ze stříbra. Měděná zrcadla nacházíme v egyptských hrobech pocházejících z období 2900 - 2800 před n. l. Nejstarší používané bronzové zrcadlo se našlo u Neuenburského jezera a pochází z období okolo 2000 před n. l. Tato zrcadla měla několik nevýhod. Povrch kovu brzy zoxidoval a kov se brzy poškrábal.
V 16. století se mistři v italských Benátkách naučili nanášet velmi tenkou vrstvu stříbra na sklo. Stříbro tak bylo z té strany, kde se dotýkalo skla, chráněno před kyslíkem i před poškrábáním. Benátská zrcadla byla po dlouhou dobu velmi vzácná, vyskytovala se jen v palácích šlechticů a velmi bohatých lidí. Nyní se zrcadla vyrábí tak, že na skleněnou plochu je nanesena tenká lesklá kovová plocha (např. cínový amalgám), která zadní plochou zrcadla odráží více než 90 % dopadajícího světla. Od konce 20. století bylo sestrojeno několik astronomických přístrojů se zrcadlem tvořeným hladinou rtuti.
Nejjednodušším optickým zobrazovacím prvkem je rovinné zrcadlo. Odraz v rovinném zrcadle vzniká podle zákonu odrazu: světelný paprsek dopadá na rovinné zrcadlo v bodě dopadu a odražený paprsek leží v rovině dopadu. V rovinném zrcadle vzniká přímý, stranově převrácený, nezmenšený a zdánlivý obraz. Rovinná zrcadla jsou součástí periskopů nebo fotoaparátů zrcadlovek. Příslušný obrazový model je znázorněn na různých ilustracích a zdroje uvádějí, že paprsky se řídí zákonem odrazu. Polopropustné zrcadlo je speciální případ, kdy část světla odráží a část propouští; toto sklo umožňuje zrcadlový efekt a nachází uplatnění v různých aplikacích.
Polopropustné sklo se používá jako dělicí stěna mezi dvěma místnostmi; pokud je místnost jasně osvětlená, lidé vidí svůj odraz, a ve stínu se zrcadlo jeví jako průhledné okno. Podobná zrcadlová stěna se používá v nemocnicích, v prodejnách i při výsleších kriminalistů. V optice se polopropustné zrcadlo nazývá dělič svazku. Ohniskou a středem křivosti zrcadla prochází optická osa; duté zrcadlo soustřeďuje paralelní paprsky do ohniska a vytváří tak obraz Slunce. Vypuklé zrcadlo má odrazovou vrstvu na vnější straně a paprsky po odrazu vycházejí, jako by vycházely z ohniska za zrcadlem. Tyto základy jsou doplněny Gaussovými zobrazovacími rovnicemi a znaménkovou konvencí.
Historie zrcadel je rozdělena do několika epoch. První zrcadla vznikala z vodních povrchů a leštěných kamenů (např. obsidián) v období kolem roku 6000 př. n. l. První skutečná kovová zrcadla pocházela z Egypta a Mezopotámie kolem roku 3000 př. n. l., z leštěných kovů jako měď a bronz. Bronzová zrcadla ze období železné ukazují, že zrcadla byla vyspělejší, ale jejich povrch zoxidoval. Řekové a Římané zlepšili kovová zrcadla; v středověku se zrcadla vyráběla z kovu pokrytého stříbrnou nebo rtutovou vrstvou. V 13. století vznikla ve Venetii skleněná zrcadla s tenkou rtutovou vrstvou; Benátky se staly centrem zrcadlového průmyslu, ale tajemství výroby zůstávalo střeženo. V 17. a 18. století se zrcadla rozšířila po Francii a v Versailles vznikla slavná zrcadlová galerie. Průmyslová revoluce přinesla nové chemické postupy a hromadnou výrobu, a 20. století zavedlo ještě účinnější technologie a široké použití v astronomii, fotografii a průmyslu.
V moderní době nacházejí zrcadla široké uplatnění: v domácnostech a kosmetickém průmyslu, v teleskopech pro pozorování vesmíru, v automobilovém průmyslu a v osvětlovacích systémech. Zrcadla mají i bohatou symboliku v literatuře a mytologii jako okno do jiných světů a prostředek poznání. Příkladem může být zmínka o zrcadle ve Sněhurce jako zdroji pravdy a konfliktu. Technologie zrcadel vyznívají od jednoduchých kamenných povrchů až po vyspělé vědecké přístroje a optické součástky.
Klasifikace a typy zrcadel podle tvaru a funkce
Rovinná zrcadla vznikají z prosté plochy skla s tenkou kovovou vrstvou a tvoří základní zobrazovací prvek v optice. Dutá zrcadla jsou zrcadla s vnitřní odraznou plochou, která vyústí v ohnisko; jejich paprsky se sbíhají do jednoho bodu. Vypuklá zrcadla mají odrazovou vrstvu na vnější straně a rozptylují paprsky, které vycházejí z ohniska za zrcadlem. Pro polopropustná skla je charakteristická částečná odrazivost a částečné propuštění světla; tato vlastnost umožňuje vidět objekt na tmavé i světlé straně a nachází uplatnění např. ve vojenské a bezpečnostní technice, stejně jako v nemocnicích a obchodech.
- Rovinná zrcadla - nezměněný obraz, vzpřímený nebo obrácený v závislosti na situaci; zejména součást periskopů a zrcadlovek.
- Dutá zrcadla - paprsky vycházející z nekonečna se sbíhají v ohnisku; využívají se v dopravních zrcadlech, astronomických dalekohledech a v optických zobrazovacích soustavách.
- Vypuklá zrcadla - obraz se jeví jako vzpřímený a menší; používají se pro široké zorné pole v bezpečnostních zrcadlech a v osvětlovacích systémech.
- Polopropustná zrcadla - kombinace odrazivosti a průhledu; využití v dělicích stěnách, v bezpečnostních prostorech a v lékařství.
V souvislosti s vývojem optiky se setkáme se sférickými zrcadly, která mohou být konkávní (hurikánově zakřivená směrem dovnitř) nebo konvexní (zakřivení směrem ven). Konkávní zrcadla dokážou zaostřit paralelní paprsky do ohniska; konvexní zrcadla naopak rozptylují paprsky a vytvářejí virtuální obraz, který je vzpřímený a menší než objekt. Pro popis chování světla se používají základní pojmy: střed křivosti, ohnisko, ohnisková vzdálenost a optická osa; průsečík optické osy se zrcadlem je vrchol zrcadla. Vznik obrazu je popsán Gaussovou zobrazovací rovnicí a konvencemi znamének, které definují předmětovou vzdálenost a obrazovou vzdálenost.
V praktické nabídce nástrojů se uvádějí sférická zrcadla od různých dodavatelů, včetně typů a rozměrů, ohniskových vzdáleností a povrchových úprav. Například Band - Optics nabízí konkávní a konvexní zrcadla v širokém rozsahu průměrů a ohniskových vzdáleností, s různými povlaky a možnostmi na míru. Dále jsou k dispozici řešení pro EUV a VUV aplikace s pokročilými povlaky a uchycením do vakuových systémů. Podívejme se na některé klíčové parametry: průměr, ohnisková vzdálenost, kvalita povrchu, tolerance tvaru, odrazivost v různých pásmech a trvanlivost povlaku.
Technické detaily a praktické vzorce
Gaussova zobrazovací rovnice pro duté i vypuklé zrcadlo je 1/f = 1/u + 1/v, kde f je ohnisková vzdálenost, u předmětová vzdálenost a v obrazová vzdálenost. Příklady výpočtů: konkávní zrcadlo s f = 10 cm a objektem v u = 30 cm dává obraz v = 15 cm. Zvětšení m se počítá jako m = v/u a určuje velikost a orientaci obrazu: m > 0 obraz vzpřímený, m < 0 obraz převrácený. U konvexního zrcadla s f = -15 cm a u = 30 cm vyjde v = -10 cm a m = -1/3; obraz je zmenšený a vzpřímený.
Pravidla pro odraz paprsků jsou čtyři: paprsky rovnoběžné se hlavní osou se odrážejí přes ohnisko; paprsky procházející ohniskem se odrážejí rovnoběžně s hlavní osou; paprsky procházející středem zakřivení se odrážejí zpět na sebe; paprsky procházející vrcholem se odrážejí symetricky kolem hlavní osy. Tyto pravidla umožňují konstrukci obrazu z paprsků a jejich trajektorií. Pro vizualizaci lze použít interaktivní animace a diagramy; doprovodné videa mohou ukázat pohyb paprsků pro konkávní a konvexní zrcadla a jejich efekty na obraz.
Fyzika v Klidu - Optika 2: Zobrazování předmětu pomocí zrcadel a čoček
Praktické aplikace a výhled do budoucnosti
Konkávní zrcadla najdou uplatnění v teleskopech, čelovkách a kosmetických zrcátkách, kde shromažďují a zaostřují světlo. Využívají se také v dopravě a v optických zařízeních pro zobrazení detailů. Konvexní zrcadla poskytují široké zorné pole a nacházejí využití v bezpečnostních zrcadlech, zpětných a bočních zrcátkách vozidel, a také ve velkých prostorách jako sklady. Aberace sférických zrcadel je běžný problém, který se řeší pomocí clon a asférických korekcí, případně použitím více zrcadel nebo čoček. Pro EUV a VUV aplikace se používají speciální vrstvy a materiály, které zajišťují vysokou odrazivost a nízkou drsnost povrchu; mezi běžnými materiály bývá N-BK7, tavené oxidy, Al/MgF2 a Mo/Si pro EUV lithografii. Ochranné kryty a držáky pro vakuové komory zajišťují stabilitu a spolehlivost.

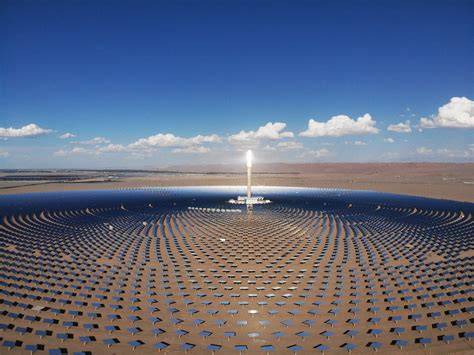

V kontextu sportovních a architektonických aplikací hrají zrcadla i přitažlivou roli. Například v projektech se solárním řízením a reflektory se zrcadla používají pro optimalizaci osvětlení a snížení energetické náročnosti. Společnost Second Sun vyvíjí zrcadlová řešení pro sportovní stadiony, která využívají sluneční energii a umožňují automatické nastavení zrcadel k osvětlení hřiště. Zohledňují se zde klimatické podmínky, orientace stadionu a stínové oblasti; v některých regionech sluneční svit pokrývá potřeby na celý stadion, jinde se doplňuje umělým světlem. Partnerská spolupráce s dodavateli jako LINAK umožňuje snadnou a spolehlivou montáž a integraci do strojních systémů.
Technické parametry a materiály
Při volbě zrcadla se hodnotí průměr, ohnisková vzdálenost, kvalita povrchu a tolerance tvaru, odrazivost a drsnost. Nátěry mohou být kovové (hliník, stříbro, zlato) nebo dielektrické vícevrstvé vrstvy, které jsou navrženy pro specifické vlnové délky a pásma, včetně EUV a VUV. Pro EUV se používají Mo/Si vrstvy při 13,5 nm; pro VUV se používá Al/MgF2. Povrchy zrcadel EUV mají RMS menší než 3 Å a požadují pečlivé kontrolní standardy a přesnost tvaru. Kovové substráty jsou robustní a zvládají vysoký výkon, zatímco skleněné substráty s nízkou tepelnou roztažností udržují tvar i při změnách teploty.
Dispozice a upevnění zrcadel v tokovém či vakuovém prostředí vyžadují precizní montáž a kalibrační nástroje; Band - Optics nabízí kompletní řešení od uchycení, přes nastavení až po ochranné kryty a laserové nástroje pro montáž. Kontaktní pásma a dodací lhůty se liší podle velikosti, tvaru a požadavků na přesnost.
Shrnutí a praktické doporučení
Volba typu zrcadla závisí na požadovaném chování světla: konkávní zrcadla sbíhají světlo a mohou tvořit skutečné obrazy; konvexní zrcadla rozptylují světlo a tvoří vždy virtuální obrazy s širším zorným polem. Při navrhování zrcadlové soustavy je důležité zvážit zamýšlenou cestu světla, prostor a optické uspořádání, abychom minimalizovali aberace a maximalizovali ostrost obrazu. Aby zrcadlo správně fungovalo v konkrétním prostředí, je potřeba zohlednit vlnovou délku, prostředí (vakuum, vysoká teplota, korozivní atmosféra) a mechanickou stabilitu materiálu.
Fyzika v Klidu - Optika 2: Zobrazování předmětu pomocí zrcadel a čoček
Často kladené otázky a tipy pro výběr
- Jaká je hlavní výhoda konkávního zrcadla? - Dokáže zaostřit paralelní paprsky do ohniska a vytvořit skutečný obraz.
- Kdy zvolit konvexní zrcadlo? - Když je potřeba široké zorné pole a virtuální obraz.
- Co je důležité u povrchové úpravy? - RMS škrábanců a drsnost, tloušťka středu, tolerance průměru a odrazivost v požadovaném pásmu.
- Jak řešit aberace? - Asférické korekce, clony, více zrcadel či kombinace s čočkami.
