Mikroskop je složen ze tří základních částí: mechanické, optické a osvětlovací zařízení. Základní optický prvek mikroskopu tvoří objektiv, který směřuje přímo k pozorovanému preparátu a spolu s okulárem určuje celkové zvětšení. Objektiv je nejdůležitější součástí, která rozhoduje o kvalitě obrazu a rozlišovací schopnosti.
Objektiv a jeho vliv na zvětšení a kvalitu obrazu

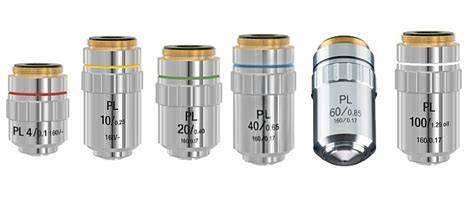

Objektiv vytváří obraz převrácený, zvětšený a skutečný. Zvětšení objektivu spolu se zvětšením okuláru určuje celkové zvětšení mikroskopu pro danou kombinaci okuláru a objektivu. Nejčastější zvětšení objektivů bývá 4x, 10x, 40x a 100x, někdy i 20x nebo 60x. Celé zvětšení tedy závisí na tom, jaké zvětšení má objektiv a jaké zvolíte okulárové zvětšení.
Objektivy se dodávají v různých typech: achromatické, planachromatické, fluoritové, planfluoritové, semiapochromátové a apochromátové. Každý typ nabízí odlišnou úroveň korekce aberace a kvality obrazu. Obecně platí, že vyšší úroveň korekce aberace a vyšší numerická apertura (NA) zajišťují jasnější a ostřejší obraz a lepší rozlišení.
Numerická apertura (NA) udává, kolik světla může objektiv zachytit. Čím vyšší NA, tím lépe objekty v zorném poli rozlišujeme. Například vyšší NA často bývá spojena s lepším rozlišením, avšak bývá spojena i s vyšší cenou a kratší pracovní vzdáleností. Proto je důležité vyvažovat zvětšení a NA pro dosažení optimálního obrazu.
Pracovní vzdálenost je prostor mezi čočkou objektivu a vzorkem, když je obraz zaostřený. Větší pracovní vzdálenost poskytuje více prostoru pro manipulaci se vzorkem, zatímco menší umožňuje větší zvětšení za cenu omezeného prostoru kolem vzorku. Zorné pole (FOV) roste s nižším zvětšením a zmenšuje se s vyšším zvětšením; při volbě objektivu je tedy nutné vyvážit zvětšení a design objektivu, aby bylo možné vidět požadovaný rozsah vzorku.
Krytí skla a index lomu média ovlivňují obraz. Objektiv je korekci ovlivněn tloušťkou krycího skla (standardně 0,17 mm). Krycí sklo tloušťky mimo standard může obraz deformovat. Imerzní médium - olej, voda nebo vzduch - ovlivňuje NA. Olejová imerze umožňuje vyšší NA a lepší rozlišení než vzduchové objektivy, ale vyžaduje odpovídající vzorek; pro vodné vzorky jsou vhodné objektivy ponořené do vody.
Objektivu se často týká konstrukční variabilita v počtu členů a jejich uspořádání, které zajišťuje korekci různých vad a aberací. Obecně mají objektivy více členů čoček, což zvyšuje schopnost korigovat chromatickou aberaci a zkreslení. Rozložení a počet čoček v objektivu výrazně ovlivňuje parametry obrazu. Cílem je, aby celé složení objektivu fungovalo jako spojná čočka.
Mezi hlavní konstrukční typy objektivů patří achromatické, planachromatické, fluoritové, planfluoritové, semiapochromátové a apochromátové. Uvedené typy reflektují úroveň korekce aberace a kvalitu obrazu, přičemž planachromáty a planfluority nabízejí plochý obraz v celém zorném poli, což je výhodné pro vizualizaci v širším zorném poli. Nejvyšší úroveň korekce a rozlišení poskytují apochromátové objektivy, které jsou vhodné pro náročné mikrobiologické a konfokální práce.
Okuláry a jejich role v finalizaci obrazu
Okuláry jsou poslední součástí procházející světelné paprsky. Stejně jako objektivy se skládají z několika čoček a mohou být doplněny okulární clonou. Podle polohy clonky se rozlišují dva základní typy: pozitivní okulár, kde je clona umístěna před čočkami, a negativní okulár, kde je clona obvykle umístěna za první čočkou. Okuláry mají různá zvětšení; nejčastější bývá WF 10x. Zvětšení okuláru spolu se zvětšením objektivu určuje celkové zvětšení mikroskopu.
Okuláry často zlepšují kvalitu obrazu a mohou přispívat k lepší korekci optických vad, například tím, že kompenzují některé vady vzniklé v objektivu. Správné sladění vlastností okuláru a objektivu je nutné pro dosažení ostrého a věrného zobrazení vzorku. Moderní binokulární hlavice umožňují pohodlné pozorování oběma očima, trinokulární hlavice pak nabízí prostor pro vložení kamery či fotoaparátu.
Podélné a příčné posuny, křížový stolek, a stativ
Mechanická část mikroskopu zahrnuje stativ, tubus a stolek. Hrubé ostření se provádí makrometrickým šroubem, jemné ostření pak mikrometrickým šroubem s dělením po 0,002 mm. Křížový stolek slouží k přesnému posuvu preparátu v příčném i podélném směru, což je velkou výhodou při vysokých zvětšeních. Vodič preparátu na křížovém stolku slouží k uchycení preparátu a jeho plynulému pohybu. Kondenzor, umístěný pod stolem, slouží k soustředění světelných paprsků a k dosažení vhodného kontrastu; často je součástí irisové clony pro lepší kontrolu osvětlení.
Osvětlení mikroskopu se tradičně liší: LED osvětlení je dnes nejčastější pro svou energetickou účinnost a čisté bílé světlo; halogenové osvětlení bývá žlutě zbarvené a vyžaduje použití modrého filtru pro vyrovnání barev. Zrcátko zůstává u základních mikroskopů jako jednoduchý zdroj světla pro některé aplikace.
Osvětlovací a optické soustavy pro optimální obraz
Osvětlovací aparát zajišťuje co nejdokonalejší osvětlení předmětové roviny bez odlesků, aby byly rysy a struktury preparátu co nejvíce zřetelné. Köhlerův osvětlovací princip popisuje nastavení světelného aparátu pro dosažení co nejlepších výsledků ve ztřetelnosti preparátu. Kondenzor zahrnuje také irisovou clonu k optimalizaci průtoku světla.
Imerzní objektivy umožňují získat vyšší NA a zlepšené rozlišení tím, že využívají kapalinu (olej, voda) mezi objektivem a vzorkem. Výběr imerzního média závisí na vzorku a požadovaném rozlišení. Objektiv a jeho parametry spolu s imerzními médii určují, jak přesný a kontrastní obraz lze získat.
Výběr správného objektivu pro vaše potřeby
Výběr správného typu objektivu závisí na tom, co potřebujete vidět. Obecné pozorování obvykle vyžaduje základní objektiv, zatímco specializovaný výzkum vyžaduje výkonnější objektiv s vyšší korekcí aberací a vyšší NA. Fluorescenční mikroskopie vyžaduje objektivy s dobrou korekcí pro různé barvy a spolehlivé ostření na jasné fluorescenční detaily. Zobrazování živých buněk vyžaduje jemné zacházení a možné použití specializovaných objektivů pro živé vzorky, zatímco fixní vzorky jsou flexibilnější.
Když vybíráte objektiv, sledujte klíčové parametry: zvětšení, NA, pracovní vzdálenost a zorné pole. Pro kvalitní výsledky je důležitá korekce aberace a kvalita obrazu napříč celým zorným polem. Nejlepší obrazy často poskytují planachromatické a planfluoritové objektivy, a pro nejvyšší standardy i apochromatické objektivy.
Tabulka ilustruje orientační srovnání některých typů objektivů podle korekce a zorného pole:
| Typ objektivu | Korekce aberace | Podíl zorného pole |
|---|---|---|
| Achromatické | kvantitativně nižší korekce | cca 45% |
| Semiapochromatické | střední korekce | cca 65% |
| Planachromatické | vysoká korekce, ploché pole | nad 85% |
Často kladené otázky o objektivech
- Jaké jsou hlavní typy mikroskopických objektivů?
- Mezi hlavní typy patří achromatické, planachromatické, fluoritové, planfluoritové, semiapochromátové a apochromátové objektivy. Každý typ nabízí různé úrovně korekce aberace a kvality obrazu.
- Jak si mohu vybrat správné zvětšení pro svou aplikaci?
- Vyberte zvětšení podle potřeb. Nižší zvětšení (4x-10x) je vhodné pro všeobecné pozorování, zatímco vyšší (40x-100x) pro detailní kontrolu a výzkum.
- Co je numerická apertura a proč je důležitá?
- NA měří schopnost objektivu shromaždit světlo a rozlišovat jemné detaily; vyšší NA znamená lepší rozlišení a jasnější obraz.
- Mohu použít olejové imerzní objektivy se vzorky na vodní bázi?
- Ne, olejové imerzní objektivy jsou určeny pro použití s olejem. Pro vodné vzorky použijte objektivy ponořené do vody.
- Jak čistit a udržovat objektivy?
- jemně očistěte papírem na čočky a vhodným čisticím roztokem, manipulujte s nimi čistýma rukama nebo rukavicemi, pravidelně kontrolujte jejich stav a skladujte na bezpečném místě.
Praktické poznámky a péče o objektivy
Péče o objektivy je klíčová pro zachování kvality obrazu. Buďte jemní, používejte správné nástroje pro čištění, skladujte je správně a vyhýbejte se agresivním chemikáliím. Správné zacházení s objektivy a ostatními částmi mikroskopu zajišťuje dlouhodobou spolehlivost a ostrý obraz při každém pozorování.
Jste připraveni posunout svou mikroskopii na další úroveň? Optický mikroskop je komplexní systém, který spojuje mechanické, optické a osvětlovací prvky dohromady. Základem je objektiv, jehož kvalita a parametry určují výsledný obraz a možnosti zobrazení.
