Mikroskopické objektivy jsou klíčovým prvkem každé světelné mikroskopie a určují rozlišení, kontrast a použitelnost zvětšení v biologických vzorcích.
Většina čtenářů se spoléhá na vysoké zvětšení, ale důležitější často bývá numerická apertura (NA) a kvalita optické korekce, která určuje, co skutečně uvidíte na vzorku.
Co je imerzní systém a proč zvyšuje kvalitu obrazu
Ponořením objektivu do kapaliny na místě vzduchové mezery mezi čočkou a krycím sklem zvyšujeme efektivní index lomu a tím i množství shromážděného světla.
Vypouští se lom světla na rozhraní různých médií a homogenní imerzní systém s co nejvíce shodnými indexy lomu mezi sklem, imerzním médiem a čočkou maximalizuje rozlišení a kontrast.
Index lomu vzduchu je 1,0, zatímco podložní sklíčka a krycí skla mají obvykle index lomu 1,5; většina imerzních kapalin má kolem 1,51.
Ideální scénář je homogenní imerzní systém, který co nejpřesněji srovnává index lomu a NA všech optických prvků až po kondenzor.

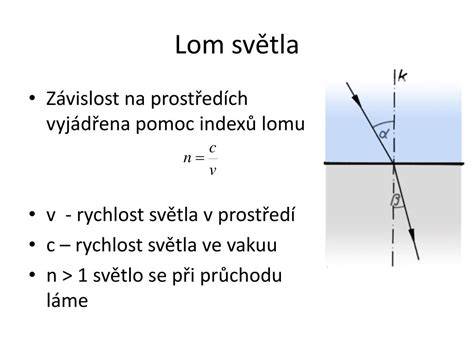

Důležitost indexu lomu a jeho vliv na obraz
Index lomu vzorku a médií určuje to, jak moc se světlo láme; vyšší index lomu media umožňuje lepší shromáždění světla a zlepšené rozlišení.
Proto má většina olejů pro imerzi index lomu kolem 1,51 a bývají navrženy pro minimalizaci aberací a ztrát světla.
Pracovní vzdálenost a volba oleje podle typu objektivu
Pracovní vzdálenost (WD) je skutečná vzdálenost mezi přední čočkou objektivu a povrchem krycího skla při zaostřeném vzorku; s rostoucím zvětšením WD obvykle klesá.
Oleje pro imerzi mají vysokou indexovou lomivost a používají se s olejovými imerzními objektivy (typicky 100×), které vyžadují speciální imerzi pro optimální výkon.
Vodní imerzní objektivy (W/míra WI) umožňují používat vodní médium, často vhodné pro živé buňky, ale obecně nabízejí nižší NA a citlivější na vibrace než olejové imerzní objektivy.
Přehledně lze říci: olejové imerzní objektivy poskytují vyšší rozlišení, vodní imerzní objektivy nabízejí delší WD a lepší práci se živými vzorky v prostředí kapaliny; vždy volejte médium podle doporučení výrobce.
Výběr a klasifikace objektivů podle korekce a určení použití
Achromatické objektivy koriguji chromatickou aberaci mezi červenou a modrou, ale ploché pole bývá omezené; jsou vhodné pro běžné použití a výuku.
Planachromatické objektivy poskytují ploché zobrazení v celém zorném poli a často mají lepší NA než základní achromaty, což zlepšuje rozlišení i kvalitu obrazu na okrajích.
Apochromatické objektivy dále zlepšují barevnou přesnost a sférickou aberaci, nabízejí nejostřejší obraz s největším rozlišením v celém zorném poli, ale stojí nejvíce.
Fluoritové a planfluoritové objektivy zajišťují špičkovou korekci barev a optickou plochost, často používané pro náročné diagnostické a výzkumné účely včetně fluorescenční mikroskopie.
Standardní sekvence zvětšení a volba pro praxi
Standardní sekvence biologických objektivů bývá 4×, 10×, 40× a 100× olejové imerze, kde 4× pokrývá velké zorné pole a 100× umožňuje identifikaci bakterií a subcelulárních struktur.
Celkové zvětšení s okulárem 10× a takovými objektivy je 40×, 100×, 400× a 1000×; pro stereoskopické mikroskopy platí podobný princip.
Praktické tipy pro výběr a kalibraci
Při výběru se vždy srovnávejte NA objektivu; vyšší NA znamená lepší rozlišení a jasnější obraz, i když to nemusí znamenat vyšší zvětšení.
Důležité je také ověřit správnou tloušťku krycího sklíčka (obvykle 0,17 mm ±0,01 mm) a využívat korekční kroužky u vysoce zvětšujících objektivů pro kompenzaci odchylek tloušťky krycího skla.
Při použití imerzních médií vždy očistěte objektiv po zákroku a udržujte optiku v suchu a čistotě; olejové zbytky mohou tvrdnout a deformovat obraz.
Přehled o údržbě a praktických postupech
Po použití olejové imerze vždy očistěte objektiv jemně papírem na čočky a vhodným čisticím roztokem; neopouštějte zbytky oleje na čočce.
Objektivy skladujte v suchu a vyhýbejte se kontaktu s agresivními chemikáliemi; manipulujte s nimi čistýma rukama nebo v rukavicích, aby se nepoškrábaly.
Rychlá odpověď na často kladené otázky
- Jaké jsou hlavní typy mikroskopických objektivů? Achromatické, planachromatické, fluoritové, planfluoritové, semiapochromátové a apochromátové.
- Jak vybrat správné zvětšení pro aplikaci? Nižší zvětšení pro obecné pozorování, vyšší pro detailní zkoumání.
- Co je NA a proč je důležitá? NA určuje množství zachyceného světla a kvalitu rozlišení.
- Smím použít olejové imerzní objektivy se vzorky na vodní bázi? Ne; je potřeba vodní imerze pro vodní vzorky.
- Jak čistit a udržovat objektivy? Jemně očistit papírem na čočky a vhodným čisticím roztokem; skladovat a chránit před poškozením.
Praktické poznámky pro fluorescenční a konfokální mikroskopii
Pro fluorescenční mikroskopii se doporučují speciální fluorescenční oleje, které zajistí vhodné excitaci a minimalizují autofluorescenci; některé oleje mohou fluoreskovat samy o sobě.
Konfokální mikroskopie vyžaduje vysoce přesné objektivy s jemným zaostřováním a specializované techniky pro zajištění 3D rekonstrukcí vzorků.
Multifotonová mikroskopie umožňuje zobrazovat tlusté vzorky bez poškození a vyžaduje specifické objektivy pro zvláštní světlo používané v této metodě.
Závěr o praktické volbě a péči o objektivy
Správný výběr cílů je založen na záměru práce: obecné pozorování versus pokročilý výzkum; fluorescence versus světlé pole; živé buňky versus fixní vzorky.
Péče o objektivy je klíčová pro dlouhodobý výkon; dodržování čištění, skladování a používání správných médií chrání investici a zajišťuje čistý obraz po desítky let.
