Elektronový mikroskop a prvková analýza: vývoj, principy a aplikace v různých oborech

Elektronový mikroskop je klíčovým nástrojem pro zobrazení mikrosvěta na atomární úrovni a jeho vývoj se prolíná s širokým technologickým pokrokem. Elektrony byly objeveny J.J. Trhponem v roce 1897 a jejich studium souvisí s Geisslerovou trubicí ze 19. století. V roce 1925 Luis de Broglie formuloval dvojí charakter částic, což později potvrdili Davisson s Germerem a Thompson s Reidem elektronovou difrakcí v roce 1927. Tato vlna-elektronová povaha umožnila využití elektronů pro zobrazení mikrosvěta a stal se bodem zrodu TEM a SEM.

Na počátku cesty k TEM stál H. Busch (1926) zabývající se analogií vychylování paprsku elektronů magnetickými poli a skleněnou čočkou. Představa transmisního elektronového mikroskopu vznikla v Berlíně v kolektivu Knoll-Ruská; první mikroskop (obr. 1) byl konstruován na začátku třicátých let a v roce 1932 se objevily první fotografie a popis konstrukce elektromagnetické čočky (Knoll, Ruska). Komerční průlom přišel se SESIM a Halske v roce 1939, které zaručily 10 nm rozlišení (obr. 2).

Skla k večeru 30. let přinesla i vývoj skenovacího elektronového mikroskopu (SEM). V roce 1938 von Ardenne popsal teoreticky i prakticky princip rastrování u TEM, zatímco Zworikyn jako první sestrojil SEM s fotonásobičem pro detekci sekundárních elektronů. V Anglii vedla vývoj SEM skupina C. W. Oatley, jejich výsledky pak byly komerčně využity Cambridge Scientific Instruments (1965, obr. Vývoj).

Současná konstrukce a vysoké rozlišení SEM umožnily zobrazení struktur až do atomů, přičemž 3 MV TEM představuje nejvýkonnější nástroj pro pohled do mikrosvěta. Zanedlouho se v Československu rozvinuly významné týmy v Brně pod vedením V. Drahoše a A. Delonga, které vyvinuly řadu elektronových mikroskopů Tesla BS (obr. 5). V současnosti se Tesla privatizuje a mikroskopy pro Philips a Delong Instruments či Tescan tvoří širokou nabídku doplňujícího příslušenství (obr. 6).

Samostatnou kapitolu představuje využití elektronových mikroskopů v biologii. Již od počátku TEM bylo potřeba tenké preparáty a vakua kvůli nízké penetraci elektronů. První biologické objekty pozorované TEM zahrnovaly vlákna bavlny, krevní buňky, bakterie či chitinové schránky hmyzu a rozsivky. Zprvu šlo o povrchové kontury bez vnitřní struktury, protože vzorky byly suspenze a nebylo možné zachytit vnitřní detaily.

Postupně se vylepšovaly metody přípravy preparátů a zlepšovala se fixace a zalévací postupy, aby se ultrastruktury udržely v co nejbližším stavu k nativnímu. Optický mikroskop byl dlouho hlavním nástrojem; elektronová mikroskopie však překročila meze rozlišení a umožnila vizualizaci virů a dalších malých struktur. SEM vytváří detailní topografické snímky a poskytuje informace o složení a fyzikálních vlastnostech.

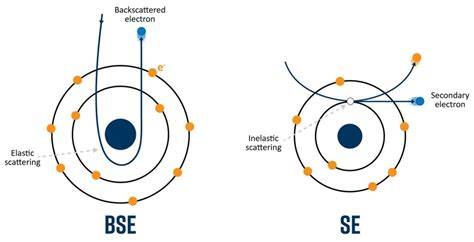

Princip SEM je skenování vzorku paprskem elektronů; tryska vyzařuje paprsky, které jsou urychlovány sloupcem SEM. Paprsky procházejí čočkami a clonami za vakuových podmínek; vakuum chrání zdroj elektronů a zabraňuje interakcím s atmosferou. Sekundární elektrony SE vypovídají o topografii, zatímco zpětně odražené elektrony (BSE) poskytují informace o materiálovém složení a větší hloubce interakčního objemu. Rozdíl mezi SEM/SE a SEM/BSE umožňuje odhalit textury a rozložení minerálů na povrchu hornin, jako je vidět na Obr. 1a a Obr. 1b.

Rentgenové záření charakteristické pro prvky (RTG) se získává díky interakci se vzorkem a poskytuje chemické složení. Detektory EDS (energiově disperzní) a WDS (vlnově disperzní) slouží k analýze prvkového složení. EDS rychle zjišťuje spektrum a poskytuje rychlou, avšak méně přesnou kvantifikaci, zatímco WDS interpretuje jednotlivé prvky s vyšší přesností a nižšími detekčními limity. Zvláštními signály jsou katoluminiscence a Augerovy elektrony; katoluminiscence vytváří barevný obraz díky viditelnému světlu vzniklému interakcí, zatímco Augerovy elektrony poskytují prvkovou analýzu (zejména u lehčích prvků).

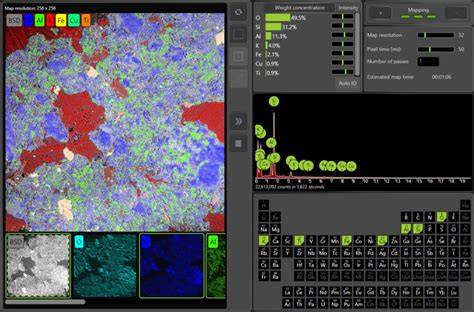

Speciálním typem SEM jsou SEM-FIB mikroskopy (dvojsvazkové), které kombinují elektronový paprsek s fokusovaným iontovým paprskem pro mikroobrábění a in situ experimenty s nanoindentorem. Tím lze vytvářet lamely a pozorovat mechanické vlastnosti v místě fázových zrn, např. ve zrnech materiálu. Princip SEM je zobrazen jako interfázní a topografická analýza; EDS umožňuje prvkovou analýzu povrchu a mikročástic, zatímco EBSD mapy a Kikuchiho obrazce umožňují studovat krystalografii materiálu. Základem je interakce elektronového svazku se vzorkem, která generuje signály sekundárních a zpětně odražených elektronů a rentgenové záření.

V praxi se SEM používá v širokém spektru oborů: geologie, archeologie, materiálové vědy, elektroniké průmyslu a forenzní vědy. V geologii umožňuje identifikaci minerálů a krystalografickou orientaci, v archeologii identifikaci raných nástrojů a artefaktů a v protiprávních aplikacích například analýzu zbytků vláken či vysoce přesnou kontrolu pravosti bankovek. V elektronice SEM podporuje návrh a kontrolu mikročipů, zejména s vysokým rozlišením a topografickou informací. V medicíně SEM slouží k porovnání vzorků krve a tkání a k identifikaci virů a nemocí, zatímco materiálová věda využívá SEM k výzkumu slitin, nanotrubic a nanovláken.

Rozlišení SEM může dosahovat velmi vysokých hodnot; obecně umožňuje zvětšení až kolem 1 000 000x a poskytuje trojrozměrný vzhled povrchů, což je klíčové pro pochopení textury, trhlin, pórů a nátěrů. Důležitá je také volba detektorů a režimu zobrazení (SE, BSE, EBSD, CL), která určuje získané informace o morfologii a chemickém složení. V praxi se SEM často kombinuje s EDS pro bodové i plošné mapování prvkového složení. Nesmíme zapomínat na nutnost vzorků připravovat s ohledem na vodivost: nevodivé vzorky se naprašují kovovým práškem pro zajištění elektrické vodivosti povrchu.

V diplomaticky zjednodušené tabulce mohou být shrnuty klíčové kroky a principy:

V souhrnu, SEM a TEM představují základní nástroje pro vizualizaci a analýzu materiálů na mikro- a nanoúrovni. SEM poskytuje vysoce detailní topografii a chemické složení povrchů, zatímco TEM umožňuje hlubší vnitřní pohled do krystalické struktury. Moderní systémy kombinují rozsáhlé detektory a pokročilé algoritmy pro zpracování obrazů a spekter, což umožňuje rychlou a přesnou prvkovou analýzu i prostorovou mapu složení na pixelové úrovni. Dlouhodobá spolupráce s výzkumnými institucemi a průmyslem zajišťuje neustálé zlepšování technologií, metod přípravy vzorků a analytických software, čímž se z něj stává nepostradatelný nástroj v mnoha oborech moderní vědy a průmyslu.
