Hvezdářské dalekohledy refraktor Vixen: detailní přehled řady SD a dalších optických systémů

Zrcadlové dalekohledy se také jinak nazývají reflektory, protože pracují na principu odrazu světla od zrcadla. Nejčastěji se používají dvě základní konfigurace - Newton a Cassegrain, podle jejich vynálezců. Čtyři sta let starý design, který doposud nabízí nejlepší poměr cena/výkon. Newtonův dalekohled je jednoduchý, ale velmi efektivní. Používá větší primární zrcadlo, které je zakřivené do tvaru paraboly a odráží světlo do sekundárního zrcadla. Mezi hvězdáři jsou velice oblíbené a jsou to nejpoužívanější hvězdářské dalekohledy. Mají drobnou nevýhodu - převrací obraz vzhůru nohama, a tak nejsou vhodné pro pozemní pozorování. Dalekohled typu Cassegrain má také dvě zrcadla. Vyduté primární, které má ve svém středu otvor, a vypuklé sekundární, které světlo odráží do otvoru v primárním zrcadle. Tímto je efektivně zvětšena ohnisková délka dalekohledu a dalekohled tak poskytuje větší zvětšení a odstraňuje některé optické vady Newtonova dalekohledu. Díky své kvalitě jsou však násobně dražší.

Čočkové dalekohledy světlo lámou, proto se nazývají refraktory. Ty nejjednodušší zahrnují dvě čočky - spojky. Jsou starší než zrcadlové, a taky jsou náchylnější na optické vady, zejména na tzv. Dělíme je ještě dále na achromatické a apochromatické. Achromatický refraktor je mezi neznalými začátečníky také hojně používaný dalekohled, byť na pozorování nedosahuje takových kvalit, jako dalekohled zrcadlový. Dražší refraktory, např. apochromatické, využívají vícero čoček z různých materiálů, čímž optické vady prakticky eliminují. Katadioptrické dalekohledy patří ke špičce, kterou si můžeš koupit. Kombinují totiž jak zrcadlovou, tak čočkovou soustavu a přináší to nejlepší z obojího. Často se tak používají pro astrofotografii, která je na vady nejcitlivější, ale jsou velmi vhodné i pro pozorování.

Schmidt-Cassegrain bývá označován písmenky SCT. Před primárním zrcadlem má umístěnu korekční destičku, která je provedena formou toroidní rozptylky. Slouží k odstranění barevné vady dalekohledu. Krásně zobrazují planety, Měsíc a Slunce při vysokém přiblížení. Oproti Newtonům a refraktorům však mají o dost menší zorné pole. Maksutov-Cassegrain nebo prostě jenom Maksutov. Jako korekční člen je zde použita kulová čočka. Je méně nákladná na výrobu, ale zato robustní. Proto jsou Maksutovy zpravidla menší a nemají příliš vysokou světelnost. I tak jsou oblíbené mezi všemi skupinami astronomů. Využití nachází i pro pozemní pozorování. Poskytuje velmi ostrý a čistý obraz s vysokým stupněm eliminace zbytkové barevné vady. V kombinaci s nově navrženým reduktorem (SD Reducer HD Kit) nebo rovnačem pole (SD Flattener HD), umožní osvětlení kruhového zorného pole o průměru 44mm, které lze snímat i Full Frame fotoaparáty.

SD (Super-ED glass) objektiv z optického skla FPL53 s eliminací zbytkové barevné vady. Průměr apochromatického objektivu je 103mm. Ohnisková délka je 795mm. Výstupní průměr výtahu ostření je 60mm. Součástí je 2" adapter EA 60/50,8mm SX na nějž se instaluje segment s překlápěcím diagonálním zrcátkem. Max. Připojení / adaptery: na výstupu výtahu ostření je vnitřní závit pro adapter EA60/50,8mm SX (je součástí sady) a přes něj lze připojit segment překlápěcího diagonálního zrcátka s výstupním průměrem 31,7mm (1,25"). Zrcátko lze sklopit z optické dráhy a můžete pozorovat přímo nebo připojit fotoafaprát (je nutné dokoupit adaptery pro připojení fotoaparátu). Diagonální segment je zakončený krátkým odnímatelným nástavcem s výstupnímm průměrem 31,7mm (1,25"), který je připojený pomocí T-2 závitu (M42/0.75).

čočkový apochromat, SD (Super-ED glass) FPL 53 optické sklo. Pokud si pořizujete dalekohled s kvalitním objektivem, je dobré používat také kvalitní okuláry. Většinou se teleskopy dodávají se základním setovým okulárem typu Plossl s ohniskovou délkou kolem 20-26mm. Jedná se okuláry, které lze běžně používat pro první pohledy novým dalekohledem. Výrobci předpokládají, že si pozorovatelé postupně vybaví sestavu teleskopu podle vlastních požadavků na zvětšení a zorné pole. Okuláry s kvalitní optikou, které, byť jsou většinou dražší, dávají lepší obraz než základní levnější okuláry. Okulár zvětšuje obraz vytvořený objektivem dalekohledu. Zvětšení lze snadno spočítat podle jednoduchého vzorečku: Zvětšení = ohnisková délka objektivu (mm) / ohnisková délka okuláru (mm). Pokud tedy máte objektiv s ohniskovou délkou 1000mm a okulár s ohniskovou délkou 10mm, získáte zvětšení 1000/10=100x.

Max. Max. technické zvětšení dosažitelné optickou soustavou za ideálních podmínek. V praxi se používá např. Velké zvětšení pro sledování těsných dvojhvězd a jemných detailů např. na kotoučcích jasných planet nebo na povrchu Měsíce. Kvalita obrazu při těchto zvětšeních je hodně závislá na pozorovacích podmínkách a tepelných turbulencí v atmosféře. Vhodné pro rozlišení dvojhvězd a pozorování jemných detailů na kotoučcích jasných planet a Měsíce. Vhodné i pro sledování jasnějších galaxií a mlhovin. Ideální zvětšení pro pohodlné pozorování ostrého obrazu. Oko má nejlepší rozlišovací schopnost při průměru zorničky cca 2,4mm. Navíc je při těchto zvětšeních ještě zachovaný dobrý plošný jas, takže můžete pěkně pozorovat i jasnější objekty hlubokého vesmíru (mlhoviny, galaxie, kulové hvězdokupy...). Obraz Měsíce a jasných planet je ostrý a vliv atmosféry není tak výrazný jako při větších zvětšeních). Ideální zvětšení pro pohodlné pozorování ostrého obrazu. Navíc je při těchto zvětšeních ještě zachovaný dobrý plošný jas a zorné pole, takže můžete pěkně pozorovat i jasnější objekty hlubokého vesmíru (mlhoviny, galaxie, kulové hvězdokupy...). Obraz Měsíce a jasných planet je ostrý a vliv atmosféry není tak výrazný jako při větších zvětšeních).

Menší zvětšení poskytuje i možnost vidět větší úsek oblohy. Menší zvětšení, ale lepší plošný jas a širší zorné pole. Pohodlně uvidíte větší úsek oblohy. Používá se pro snadnější vyhledávání a identifikaci objektů. Vhodné pro sledování rozlehlejších kulových hvězdokup a jasnějích mlhovin a galaxií např. z Messierova katalogu. Pozn. Nejmenší (pupila 7mm) - max. Nejmenší zvětšení, které poskytuje výstupní pupilu o průměru cca 7mm. Oko, které má ve tmě průměr zorničky cca 7mm tedy může využít velké množství světla. V těchto případech je zvětšení tak malé, že je možná lepší použít běžný binokulární dalekohled.

Vixen Co. Sada Vixen A80Mf Porta II je vysoce kvalitní čočkový teleskop s vynikajícím achromatickým objektivem, který obsahuje vše začínající astronom potřebuje. Achromatický refraktor Vixen A80Mf se vyznačuje výbornými vlastnostmi korekce barev, díky nimž je ideální pro pozorování Měsíce a planet. Optický systém je navržen tak, aby produkoval jasné a čisté obrazy s vysokým kontrastem a věrnou barevnou reprodukcí bez deformací. 80mm objektiv sbírá více světla než menší modely, přičemž teleskop zůstává snadno ovladatelný a přenosný - i na vzdálená pozorovací místa. Plně povrstvená optika zajistí skvělé pohledy na Měsíc, planety, planetární měsíce i jasnější objekty hlubokého vesmíru. Montáž Porta II je oblíbená nejen mezi začátečníky, ale ocení ji i zkušení astronomové díky rychlé a snadné instalaci zařízení. Disponuje kvalitním designem a jemným nastavením pro obě osy. Místo klasických svorek jsou použity skluzné spojky, které umožňují plynulé nastavení polohy podle pozorovaného objektu. Součástí sady jsou dva okulárky Plössl (6,3 mm a 20 mm), které pokrývají základní rozsah zvětšení pro vizuální pozorování. Dalekohled pro začátečníky Vixen A80Mf prochází přísnou kontrolou kvality výrobce, takže 80mm čočky splňují nejvyšší standardy japonské optiky.

1. Maximální zvětšení: Maximální zvětšení dalekohledu se vypočte jako dvojnásobek průměru objektivu. Obvykle nemá smysl nastavovát zvětšení nad tuto hodnotu. Při zvětšení větším než maximum bude těžké zaostřit obraz a budou se zvyšovat vibrace zobrazení, přičemž to nepovede k žádnému zlepšení v počtu viditelných detailů. Obvykle se používá při pozorování blízkých dvojhvězd a seřízení dalekohledu.
2. Posouzení rozlišení: Při rozlišovacím zvětšení se obvykle dosahuje hranice rozlišení dalekohledu. Zvýšení zvětšení výše rozlišovacího obvykle nemá významný vliv na rezoluce detailů obrazu. Pokud počasí dovolí, zvětšení může být zvýšeno nad tuto hodnotu pro prohlížení objektů ve větším měřítku.
3. Praktické použití: Menší zvětšení poskytuje i možnost vidět větší úsek oblohy, vhodné pro vyhledávání a identifikaci objektů, pro sledování rozlehlejších kulových hvězdokup a jasnějších mlhovin a galaxií.

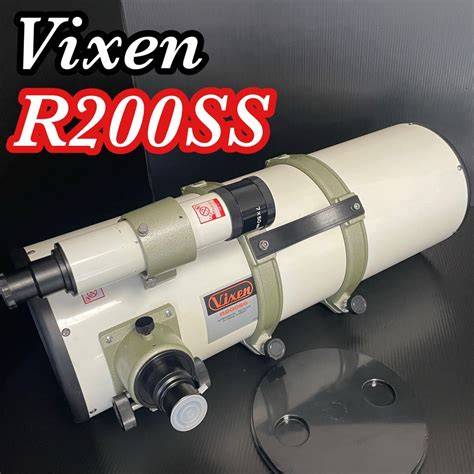

R200SS se vyznačuje rychlými f4 200 mm optikami s parabolickým primárním zrcadlem a vytváří extrémně ostré obrazy bez chromatické aberace. Velký průměr a krátká velikost dělají toto zařízení ideálním pro astrofotografii mlhovin, hvězdokup a komet. Použití volitelného korektoru komy zajišťuje ostrý obraz až k okrajům zorného pole. Vixen vyvinul unikátní systém vakuové evaporace z hliníku, který produkuje extrémně přesné zrcadlové povrchy. Revoluční systém Vixen umožňuje řízené potažení primárního zrcadla pro větší přesnost.

Chcete se na něco zeptat? Vixen je japonský výrobce, distributor a vývozce teleskopů, dalekohledů, mikroskopů a příslušenství zaměřených na klientelu od začátečníků až po pokročilé amatéry. Historie společnosti Vixen začíná v říjnu 1949, když jejich současný předseda pan Kousuke Tsuchida založil velkoobchod se specializací na optické zboží. V červenci 1957 Vixen otevřela divizi, která se začala věnovat distribuci produktů do zámoří. V srpnu 1969 byla v Itabashi v Tokiu založena jejich výrobní divize, Vixen Optical Company, Limited. změněn na Vixen Company, Limited. v Tokorozawě v Japonsku. změnil na Vixen Research & Development Industries Co. Mezi nejpozoruhodnější oblasti odborných znalostí společnosti patří začlenění řídicí elektroniky „go to“ do řady jejich přenosných rovníkových montáží německého typu. Počínaje "SkySensor" představeným v roce 1984, následující v roce 2004 STAR BOOK a SPHINX SXW a SX Compact. kompatní serie s "Go To". Vixen vyvinul originální produkty, které nabízejí rozumná řešení pro široké spektrum uživatelů - od prvního dětského dalekohledu po profesionální teleskopy.

Na Štědrý den každý rok skupina sobů nese saně, na kterých jezdí Santa Claus se spoustou dárků. Podle sbírky básní napsané Clementem Clarkem Moorem mají všichni sobi jména, z nichž jedno je „Vixen“. V současné době Vixen nabízí velmi kvalitní teleskopy a příslušenství. Japonská kvalita se stále podepisuje i do těch nejlevnějších dalekohledů pro první pozorovatele. Vixen vyniká zejména unikátním specifickým designem a "stavebnicovou strukturou" produktů, která je patrná z množství příslušenství, jímž lze základní nabídku rozšiřovat.

AP- SM R.A. Dlouho slibovaná recenze tohoto opticky vynikajícího dalekohledu, disponujícího v nabídce Vixena největším průměrem objektivu, je konečně tady. Refraktor vlastním už rok a půl a za tu dobu potvrdil očekávané nadprůměrné vlastnosti, které jsem v minulých letech shledal u menších sourozenců, tedy ED 81S a ED 103S. Mezitím tato trojice teleskopů prošla určitým vývojem, naštěstí pozitivním, a děje se tak i v dnešní nelehké době, jak se brzy v tomto článku dozvíte. Po celou dobu jsou inovace ED(SD) dalekohledů Vixen téměř výhradně v mechanice. Výjimkou je fotografické příslušenství - s dosavadní řadou s označením SD dal Vixen na trh zcela novou fotografickou sadu sestávající z rovnače pole a reduktoru.

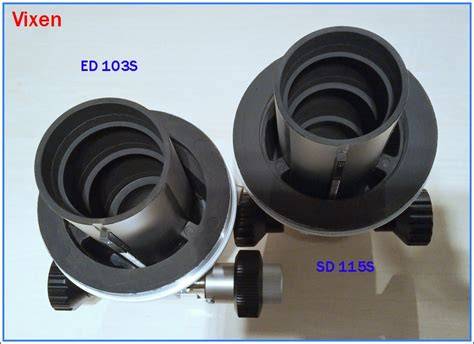

Oproti původním ED 81S a ED 103S se SD verze liší jen malou změnou designu a přepracovaným vnitřním clonovým systémem, který umožnil fotografické využití full-frame čipu, kruh o průměru 44 mm. Občas mohou být mechanické nedostatky nutné řešit, například z důvodu zbytkových vůlí nebo omezené možnosti výtahu. K řešení se nabízejí specializované fokuséry jako MoonLite nebo Feather Touch od Starlight Instruments - tyto firmy dodávají redukce ze závitu na tubusu refraktorů Vixen a zaručeně pasující výtah.

A ačkoliv jsou tubusy SD lehčí a mechanicky výhodné pro stabilitu montáží, zůstávají určité nevýhody. Nyní je k dispozici tabulka základních parametrů refraktorů Vixen ED (SD). Pro SD 115ka se dá očekávat minimálně montáž třídy EQ5; tato sestava poskytuje dobré vyvážení pro astrofotografii i vizuální pozorování. Větší SD 115ka vyžaduje větší montáže, například srovnatelné s EQ5 až EQ6, a ruční moduly mohou být alternativou pro lepší manipulaci.

U ED 115S a SD 115S jsou zřetelně odlišné parametry a zejména u SD verze platí, že i přes svou nižší hmotnost nabízí výbornou brusnost obrazu a minimální zbytkovou chromatickou vadu. Pokud jde o zrakovou ostrost a detailnost, Vixen SD 115S vyniká především pro pozorování planet a Měsíce a také pro astro-fotografii díky rychlému temperování a brilanci, která bývá lepší než u běžných vzdušných tripletů v této cenové kategorii. Nicméně pro náročné astrofotografy se vyplatí zvážit triplet s lepším sklem, nebo investovat do vyšší kvality laterálních komponentů.

Na závěr se nabízí srovnání dvou fotografických ukázek Měsíce pořízených přes refraktor Vixen SD 115S s různými konverzními adaptéry. Drobné detaily a kontrast, který přináší kvalitní objektiv, mohou být demonstrací toho, proč Vixen sdílí výsadní postavení mezi kvalitou optiky i mechaniky. Samozřejmě, volba okulárů a montáže ovlivňuje výsledný obraz a komfort pozorování.
