Elektronové mikroskopy představují klíčové nástroje pro zkoumání předmětů, které jsou pouhým okem neviditelné, a pro detailní analýzu jejich struktury, morfologie i chemického složení. Jako hlavní motivace slouží nutnost pozorovat vzorky ve vakuu a získat informace o topografii i materiálových vlastnostech na nanoúrovni.
Principy a typy elektronových mikroskopů

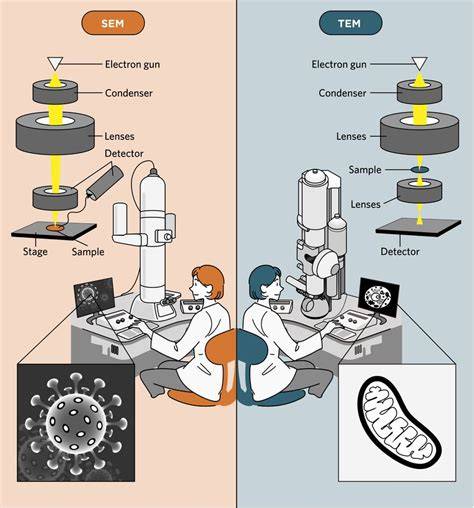

Elektronové mikroskopy pracují s proudem elektronů ve vakuu. Elektrony urychlované elektrostatickými a magnetickými poli interagují se vzorkem a vzniká několik typů signálů, které nesou informaci o zkoumaném materiálu. Existují dva základní druhy elektronových mikroskopů: prozařovací TEM (transmisní elektronová mikroskopie) a SEM (skenovací elektronová mikroskopie). U TEM elektrony procházejí vzorkem a jsou detekovány, což umožňuje pozorovat vnitřní strukturu a jednotlivé atomy za vysokého zvětšení. SEM naopak sleduje povrchové detaily vzorku takřka bez průchodu vzorkem.
Transmisní elektronový mikroskop se používá k prohlížení velmi tenkých řezů tkání až do tloušťky 100 nm, při vysokém zvětšení a s velkou rozlišovací schopností až 0,1 nm. U biologických vzorků je dosažitelná reálná rozlišovací schopnost obvykle okolo 2 nm. SEM slouží k pozorování povrchu a struktury vzorků bez potřeby procházejícího paprsku; rozlišovací schopnost závisí na použitém urychlujícím napětí, velikosti dopadové plochy a kvalitě detektorů.
Základní parametry a jejich vliv na výsledky
Většina prací SEM vyžaduje pečlivé nastavení několika hlavních parametrů: urychlovací napětí, úhel dopadu, proud paprsku a velikost dopadové plochy (spot size). Zároveň je důležité zvolit vhodný typ detekce (BSE, SE, ED). Nízké urychlovací napětí zvyšuje povrchovou informaci a chrání citlivé vzorky, zatímco vysoké napětí umožňuje detailní informaci z vrstev pod povrchem a zvyšuje počet charakteristických rentgenových paprsků pro prvkovou analýzu (EDS).
Moderní stolní SEM, jako jsou Phenom, nabízejí předem optimalizované nastavení pro různé typy analýz, čímž usnadňují nalezení ideálního kompromisu mezi rozlišením, kontrastem a rychlostí snímání. Zářným aspektem je, že zvětšení je jen relativní veličina a skutečná užitečná informace spočívá spíše v zorném poli (FOV) a rozlišení v nanometrech.
Zdroj elektronů a jejich vlastnosti
Zdroj elektronů (katoda) je jedním z nejdůležitějších modulů SEM. Wolframové katody, CeB6 a LaB6 katody představují různé varianty s rozdílnou stabilitou proudu, životností a dopadovou plochou. Wolframové katody bývají zahřáté na 2200-2700 °C a nabízejí vysokou proudovou hustotu, avšak s omezenou životností. Hexaboridové katody (CeB6, LaB6) pracují při nižších teplotách a poskytují vyšší proudovou hustotu s delší životností; CeB6 bývá méně citlivá na kontaminaci uhlíkatými materiály a umožňuje stabilní provoz pro automatizované analýzy. Stabilita emisního proudu u termionických zdrojů dosahuje často lepší než 1 %, což je klíčové pro konzistentní snímání.
Rozsah energií elektronů a jejich distribuce ovlivňují kvalitu obrazu. Vyšší teplota wolframových vláken zvyšuje šíření energií elektronů, zatímco CeB6 poskytuje užší rozmezí energií a lepší výkon při nižších napětích. U CeB6 bývá životnost delší, ale vyžaduje lepší vakuum (< 10^-4 Pa) pro prevenci oxidace. Pro intuitivní srovnání: CeB6 katody bývají až desetkrát jasnější než wolframové a jejich provoz je vhodný pro dlouhé automatizované analýzy, avšak vyžadují pečlivé udržování vakuového prostředí.
Urychlovací napětí a signály
Urychlovací napětí vytváří energii elektronů a určuje jejich interakci s vzorkem. Nízké napětí umožňuje zobrazení povrchu a citlivost na kontaminaci, vysoké napětí naopak zvyšuje hloubkový interakční objem a počet rentgenových paprsků pro EDX analýzu. U některých přístrojů se max. napětí pohybuje kolem 15-20 kV, nicméně pro citlivé vzorky bývá vhodné nižší napětí, aby se minimalizovalo poškození vzorku vakuu a ztráta vzorku. Chromatická aberace a lokální kontext vzorku ovlivňují výběr optimálního napětí.
Velikost dopadové plochy, hustota náboje a kvalita obrazu
Aby bylo dosaženo nejvyššího rozlišení, je vhodné mít co nejmenší dopadovou plochu paprsku (spot size) a vysoký proud, avšak s ohledem na signál a šum. Při snímání s největším zvětšením je potřeba vyvažovat mezi ostrostí a kontrastem, protože příliš malé spot size může vést k nižšímu signálu. Větší spot size zvyšuje proud a umožňuje jasnější detail, ale za cenu nižší šance získat extrémně jemné detaily. Optimální nastavení vyžaduje znalost parametrů a cílové aplikace, a proto stolní SEM často nabízejí zástupná nastavení pro různé typy analýz.
Historie a současnost elektronové mikroskopie v Brně
Historie elektronové mikroskopie v Brně začala v roce 1947 dodáním prvních dvou elektronových mikroskopů do tehdejšího Československa. Tým pod vedením Aleše Bláhy a Armina Delonga sestrojil první československý komerčně dostupný elektronový mikroskop Tesla BS 241 a později stolní Tesla BS 242, který na EXPO 1958 v Bruselu získal zlatou medaili. Dnes v Brně působí významní výrobci: Thermo Fisher Scientific, Tescan a Delong Instruments, kteří ročně vyrobí přibližně 700 mikroskopů. Moderní zařízení umožňují kombinovat SEM a TEM, což rozšiřuje možnosti analýzy od povrchových detailů až po atomární struktury.
Elektronové mikroskopy nabízejí mnohem vyšší rozlišení než optické mikroskopy díky kratší vlnové délce elektronů. Základní princip spojuje zdroj elektronů, urychlovací a fokusující struktury a detektory, které realizují obraz a následnou analýzu. TEM a SEM se liší nejen způsobem interakce s vzorkem, ale i typy informací, které poskytují: TEM umožňuje pozorovat vnitřní struktury v tenkých vzorcích a získávat difrakční obrazce; SEM se zaměřuje na povrch a poskytuje topografické a chemické informace prostřednictvím BSE, SE a ED technik.
Aplikace elektronové mikroskopie
Elektronové mikroskopy nacházejí uplatnění v průmyslu čipů a polovodičových materiálů, materiálovém výzkumu, medicíně, archeologii, kriminalistice i leteckém průmyslu. Rozšíření do různých oborů zahrnuje in-situ experimenty ve TEM, kde lze sledovat změny vzorku při změně teploty nebo mechanickém namáhání, a také analýzu nanočástic ve vzorcích prachu a dalších vzorcích ve vakuu. Znalost nastavení a správná interpretace signálů je klíčová pro získání relevantních informací o chemickém složení, krystalické struktuře a povrchových vlastnostech.
V praxi to znamená, že práškové částice z ovzduší lze identifikovat podle jejich chemického složení a krystalické struktury pomocí ED, DF a difrakční analýzy v TEM; vizualizace na SEM umožňuje topografickou a materiálovou segmentaci, zatímco TEM a HRTEM odhalují atomární uspořádání. Moderní brněnské pracoviště využívá kombinaci SEM a TEM systémů k analýze vzdušného prachu s vysokou přesností, zahrnující identifikaci minerálů, organických zbytků i mikroorganismů a stanovení relativního zastoupení prvků.
Ukázky a poznámky k použití
Ukázky z praxe zahrnují zobrazení nanodrátů z PECVD pro potenciální využití v senzorech a fotovoltaice, a také vzorků diamantových vrstev pro biokompatibilitu a tepelné vedení v medicínských aplikacích. Obrázky ukazují různá zpracování vzorků a jejich charakteristiky, včetně nanopórů z Al2O3 a zlata na uhlíkové podložce. Tyto struktury ilustrují široké spektrum aplikací SEM/TEM v materiálovém výzkumu a průmyslu.
Elektrony a elektronový mikroskop / jak to celé funguje?
Shrnutí klíčových pojmů
- Zvětšení a FOV: Zvětšení je relativní a závisí na rozměrech vzorku a očakávaném výsledku; důležité je rozlišení a velikost zobrazené plochy.
- Rozlišení: Maximální rozlišení v SEM bývá řádově nanometry, v TEM až subnanometry; biologické vzorky často vyžadují nižší rozlišení kvůli citlivosti vzorku.
- Zdroj elektronů: Wolframové katody vs. CeB6/LaB6 - rozdíly v teplotě, energii elektronů, životnosti a vakuu.
- Urychlovací napětí: Ovlivňuje hloubku interakce a typ signálů; nízké napětí pro povrch, vysoké pro vrstvy pod povrchem.
- Signály: SE, BSE, EDX - pro vizualizaci povrchu, krystalické struktury a chemického složení.
