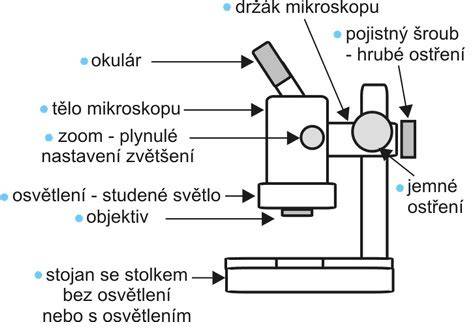

Mikroskop je optický přístroj umožňující rozeznat struktury, které nejsou viditelné pouhým okem. Jeho součástí je optická soustava, osvětlovací soustava a mechanické zařízení. Mikroskop zvětšuje zorný úhel a tím zvyšuje schopnost odlišit od sebe dva body. Pozorovaný předmět y se umisťuje před ohniskovou rovinu objektivu. Objektiv vytvoří skutečný, zvětšený a převrácený obraz y′, který se nachází za ohniskovou rovinou objektivu. Okulár funguje jako lupa, která zobrazuje obraz y′ pod zvětšeným zorným úhlem τ′. Aby oko nemuselo akomodovat, je mikroskop nastaven tak, že obraz y′ leží v ohniskové rovině okuláru. Vlastní zobrazení předmětu zprostředkovává objektiv a okulár se společnou optickou osou.
Je spojná soustava čoček umístěná blíže pozorovanému předmětu. Objektiv má malou ohniskovou vzdálenost (1,5-20 mm). Předmět umístěný těsně před ohnisko objektivu (F1) je zobrazen objektivem do vzdálenosti, která je větší než dvojnásobná ohnisková vzdálenost objektivu. Tento obraz předmětu je převrácený, skutečný a zvětšený. Obraz může být zvětšen až 150×. Nachází se blíže oku.
Je to spojná soustava čoček, která je nastavena tak, aby sloužila jako lupa. Obraz vytvořený objektivem je promítán mezi okulár a jeho ohnisko (F2). Soustava čoček tento obraz zvětšuje (až 20×). Ohnisková vzdálenost je 10-50 mm. Nezvětšuje již rozlišovací schopnost mikroskopu. Ohnisko objektivu (F1) a okuláru (F2) spolu nesplývají, ale jsou od sebe vzdáleny. Tato vzdálenost se nazývá optický interval (Δ).
Celkové zvětšení mikroskopu je dáno násobkem příčného zvětšení objektivu a úhlového zvětšení okuláru (lupy). Příčné zvětšení vyplývá z podobnosti trojúhelníků. Mikroskopy jsou určeny k pozorování velmi malých objektů, například buněk nebo mikroorganismů. Skládají se z objektivu s krátkou ohniskovou vzdáleností a okuláru. Objektiv vytvoří zvětšený obraz, který okulár dále zvětší.
Osvětlení zajišťuje intenzivní zdroj světla, často doplněný kondenzorem. Dalekohledy slouží k pozorování vzdálených objektů, jako jsou hvězdy nebo krajiny. Obsahují objektiv s dlouhou ohniskovou vzdáleností a okulár. Objektiv vytvoří zmenšený obraz, který okulár zvětší. Dalekohledy využívají přirozené světlo z pozorovaných objektů a nevyžadují další osvětlení.
Z fyzikálního pohledu je u mikroskopů klíčová numerická apertura (NA), která určuje schopnost rozlišit jemné detaily. Větší NA zlepšuje rozlišení, ale zmenšuje hloubku ostrosti, což znamená, že zaostřena je jen tenká vrstva vzorku. U dalekohledů je důležitý průměr objektivu, který ovlivňuje jas a ostrost obrazu.
Každý, kdo začíná pracovat s mikroskopem, dříve nebo později narazí na nějaké potíže. Takže, pokud jste si právě koupili nový mikroskop, je velice pravděpodobné, že máte hlavu plnou otázek. To je zcela pochopitelné a je to tak v pořádku. Jaké zvětšení vlastně potřebuji? Je zorné pole pro mě nějak důležité? Proč potřebuji dodatečné okuláry?
Abyste v tom měli jasno, připravili jsme pro vás souhrn odpovědí na vaše nejčastější dotazy. Hledáme mikroskop pro vzdělávání. Typický složený optický mikroskop má tři nebo čtyři objektivy se zvětšením 4x, 10x, 40x a 100x (olejové imerze). Objektiv se zvětšením 4x poskytuje možnost nejmenšího zvětšení, takže budete moci pozorovat velkou oblast vzorku. Tímto způsobem snadno najdete vhodnou oblast pro následné podrobnější pozorování.
Jakmile tuto oblast najdete, umístěte ji do středu zorného pole a přepněte na objektiv s vyšší hodnotou zvětšení. Pomocí mikroskopu můžete snadno měřit velikost vzorku, nejdříve však musíte mikroskop zkalibrovat. K tomu potřebujete stupnici mikrometru (nazývanou nitkový kříž) integrovanou do okuláru mikroskopu, a také měřicí stupnici na stojanu mikroskopu. Nitkový kříž obsahuje dílky, ty ale nemůžete použít přímo pro měření.
Dejme tomu, že máte stupnici na stojanu se stupni o velikosti 0,01 mm. Pokud zarovnáte stupnici na stojanu se stupnicí v okuláru, dílky na ose X stupnice okuláru budou odpovídat dílkům osy Y měřicí stupnice na stojanu. Pro výpočet hodnoty zvětšení mikroskopu jednoduše vynásobte hodnotu zvětšení okuláru mikroskopu hodnotou zvětšení čočky objektivu. Celkové zvětšení typického složeného mikroskopu s okulárem 10x a objektivy 4x, 10x, 40x, 100x tak bude 40x, 100x, 400x a 1000x v závislosti na použité čočce.
Stejný princip se používá také pro stereoskopické mikroskopy. Některé stereoskopické mikroskopy jsou vybaveny objektivy s variabilním zvětšením v rozsahu 0,75x-7,5x. V mikroskopii se ohniskovou vzdáleností rozumí vzdálenost mezi čočkou objektivu a horní částí pozorovaného objektu. Ohnisková vzdálenost optického systému určuje, jak efektivně dokáže systém shromažďovat a zaostřovat světelné paprsky.
Existuje několik různých způsobů, jak fotografovat pomocí mikroskopu. Mnoho moderních mikroskopů je vybaveno integrovanými digitálními fotoaparáty, které jsou připojené k počítači pomocí USB kabelu. Tyto modely mikroskopů umožňují velmi snadné fotografování. Fotografovat však můžete i s mikroskopem, který nemá vestavěný fotoaparát.
Existuje mnoho různých druhů fotoaparátů k mikroskopu, které lze nasadit na mikroskop místo okuláru. Pomocí speciálního adaptéru můžete ke svému mikroskopu připevnit kompaktní fotoaparát nebo DSLR (digitální zrcadlovku). Kompaktní fotoaparát se připevní tak, aby se jeho čočka objektivu „dívala“ do okuláru mikroskopu.
Tato otázka je trochu zavádějící, definice výkonu má v tomto ohledu více aspektů. Například optické (světelné) mikroskopy jsou běžně vybaveny čtyřmi objektivy: 4x a 10x jsou objektivy o nízkém výkonu, zatímco 40x a 100x objektivy zajišťují vysoký výkon. Celkové zvětšení (dosažené s okulárem10x) menší než 400x charakterizuje mikroskop s nízkým výkonem, naopak zvětšení s hodnotou přes 400x znamená vysoký výkon.
“Hledáme mikroskop pro vzdělávání. Záleží na účelu vašich pozorování. Základní mikroskopy pro vzdělávání se prodávají většinou se třemi objektivy (4x, 10x a 40x). Maximální výkon zvětšení je u těchto modelů 400x. Pokročilé modely mikroskopů pro vzdělávání jsou vybaveny také čtvrtým objektivem - objektivem 100x (s použitím olejové imerze). Pomocí objektivu s okulárem 10x a technikou olejové imerze můžete dosáhnout zvětšení až 1000x. Zvětšení 1000x vám umožňuje pozorovat cílové objekty ve vysokém detailu. Nicméně, tak velké zvětšení znamená potíže při zaostření na pozorovaný objekt. Je vyžadována technika olejové imerze a samotný objektiv je poměrně drahou záležitostí.
Dioptrická úprava vám umožňuje zaostřit jeden okulár nezávisle na druhém a kompenzovat tak rozdíl mezi dioptriemi vašich očí. Zorné pole je průměr osvětleného kruhu pozorovaného přes okulár. Čím vyšší zvětšení, tím menší zorné pole. Achromatické objektivy redukují výskyt sférických a chromatických aberací. Tento typ objektivu má ploché pole zaostření na střed 65 % zorného pole. Planachromatické objektivy dokonale odstraňují barevné aberace. Poskytují ploché zorné pole a zajišťují tak velmi ostrý obraz na celém snímku. Semiapochromatické objektivy poskytují průměrnou kvalitu obrazu. Apochromatické objektivy poskytují ostřejší obraz v jasnějších barvách.
Pomocí amatérského mikroskopu není možné pozorovat bakterie. Důvodem je to, že jsou prostě příliš malé. Bakterie můžete pozorovat pouze mikroskopem, který je schopen poskytnout zvětšení alespoň 1200x, vzorek musí být navíc zbarvený.
Na takové pozorování byste tedy potřebovali poměrně výkonný model mikroskopu a speciální metodu zpracování vzorku. Každý z nás se občas potýká s potížemi při práci s mikroskopem, ale existují praktické rady a zkušenosti od odborníků, které mohou pomoci.
V minulosti vznikl zajímavý kontext: Brno je centrem světového vývoje a výroby elektronových mikroskopů, a v této souvislosti vznikly i české historické tradice z oblasti optiky.
microphotography And Macrophotography
Elektronový mikroskop je zvláštní kategorií, která nefunguje na principu optických čoček a fotonů, ale místo toho používá elektromagnetická pole a elektrony. Proč? Problém optického mikroskopu je v tom, že s klesající vlnovou délkou použitého světla klesá i velikost použitelného zvětšení. U optického mikroskopu je hranice nejmenších pozorovatelných detailů dána polovinou vlnové délky světla, zatímco elektronové mikroskopy dosahují mnohem vyšší rozlišovací schopnosti až do 1 000 000krát.
V základu rozlišujeme dva druhy elektronových mikroskopů: rastrovací SEM a transmisní TEM. SEM analyzuje povrchy vzorků a TEM pomáhá analyzovat vnitřní strukturu vzorku až do rozlišení jednotlivých atomů. Přístroje se dvěma zkříženými svazky pak kromě pozorování dokážou vzorek i obrábět a dnes často umožňují i 3D záběr vzorku.
Pro ilustraci náročnější literatury a techniky mohou vznikat úchvatné mikrofotografie objektů jako částic železitého sulfidu, uhlíkové nanotrubice, nebo záběry mikročástic kolem zlatých částic. Vědecko‑technologické aktivity v SIGu Věda ukazují, jak moderní elektronové mikroskopy spolupracují s výzkumem a vývojem.
Je třeba poznamenat, že fotografie vzniklé z mikroskopů jsou často výsledkem dlouhých a pečlivých postupů - fotodokumentace je nedílnou součástí vědecké práce při popisu nových druhů, struktur a materiálů.
